Наружная фасадная вентиляционная решетка из жести

Описание товара

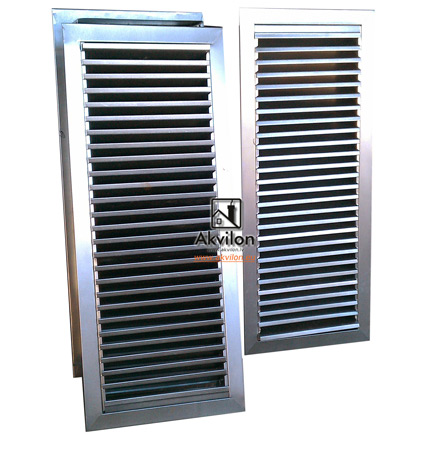

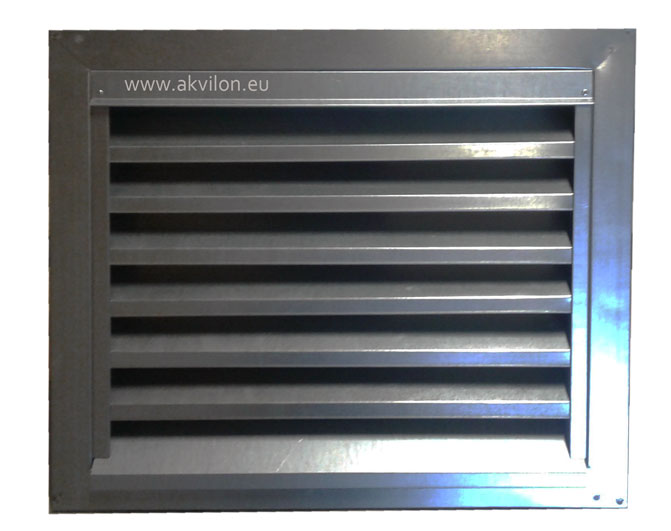

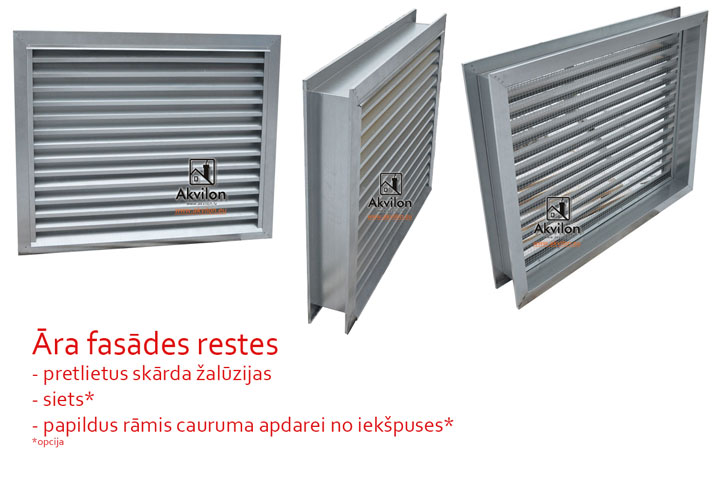

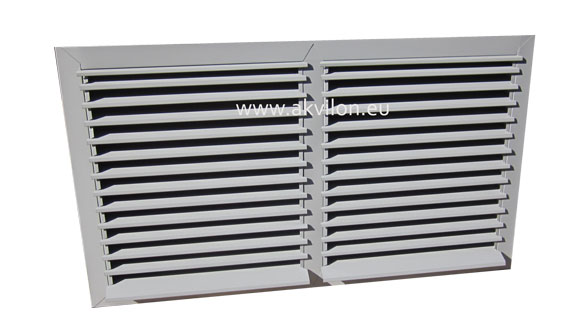

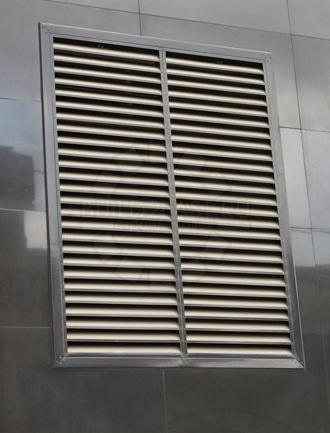

Фасадная вентиляционная решетка из жести (жалюзийная) — это завершающий элемент приточно-вытяжных систем вентиляции. Она устанавливается на выходы воздуховодов круглого или прямоугольного сечения с внешней стороны здания. Главная задача жестяной решетки — защитить вентиляционную шахту от попадания осадков (дождя, снега), птиц, грызунов и крупного мусора, не препятствуя при этом свободному прохождению воздуха.

Конструкция имеет жестко зафиксированные ламели (жалюзи) под углом 45 градусов, что создает надежный барьер для воды. По умолчанию изделие оснащено защитной сеткой из оцинкованной жести с ячейкой 13x13 мм.

Ключевые особенности

• Защита и долговечность: Решетка изготавливается из коррозионностойкой жести, что обеспечивает долгий срок службы в условиях агрессивного климата.
• Эстетика фасада: Возможна окраска в любой цвет по каталогу RAL (порошковая покраска) для соответствия архитектурному облику здания.
• Индивидуальное производство: SIA Akvilon производит жестяные решетки требуемых размеров — от стандартных 100x100 мм до промышленных 2000x2000 мм.
• Монтаж: Конструкция позволяет закрепить решетку на фасаде или непосредственно к воздуховоду.

Технические характеристики и размеры

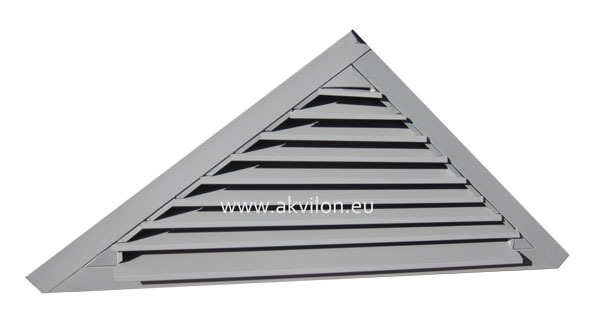

Возможно изготовление промежуточных размеров и прямоугольных форм под заказ. Срок изготовления 5-15 рабочих дней для нестандартных позиций.

Материалы и исполнение:

• Оцинкованная жесть: марки DX51+Z275.
• Жесть с покрытием: PE, PUR, PUR-MATT, PVC.

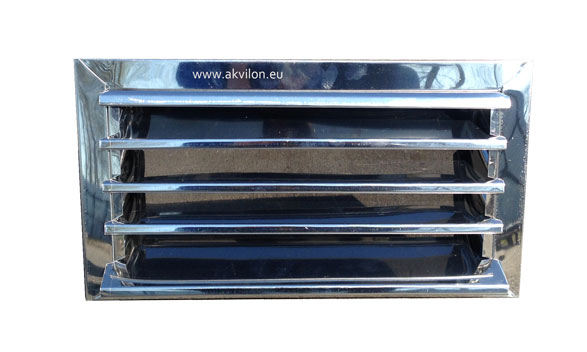

• Нержавеющая сталь: AISI 304, AISI 316, AISI 430.
• Алюминий: доступен как опция.
• Покрытие: Порошковая покраска в выбранный цвет.
• Толщина металла: 0,5 – 1,0 мм.
• Типы соединения: Вставка в канал, накладная на фасад, фланцевое соединение (20, 30, 40 мм).
• Сертификация: CE, EN 1505:2000.

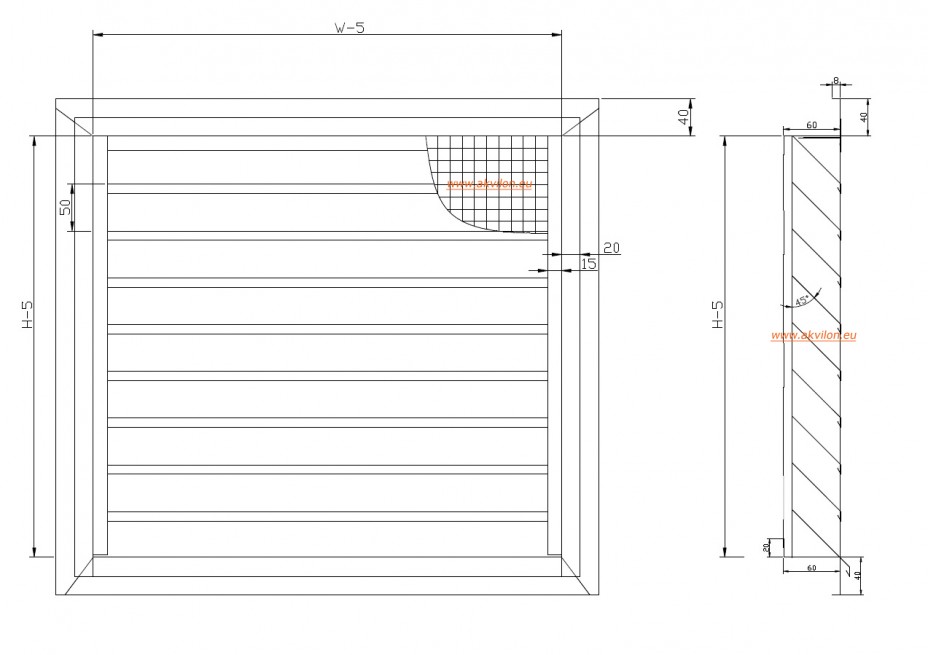

Геометрия:

• Монтажный допуск: Фактический посадочный размер решетки изготавливается на 5 мм меньше номинального размера проема. Это обеспечивает установку изделия в канал.
• Глубина посадки: 60 мм.
• Ширина рамки (фланца): 40 мм (перекрывает стык с фасадом).
• Шаг ламелей: 50 мм.

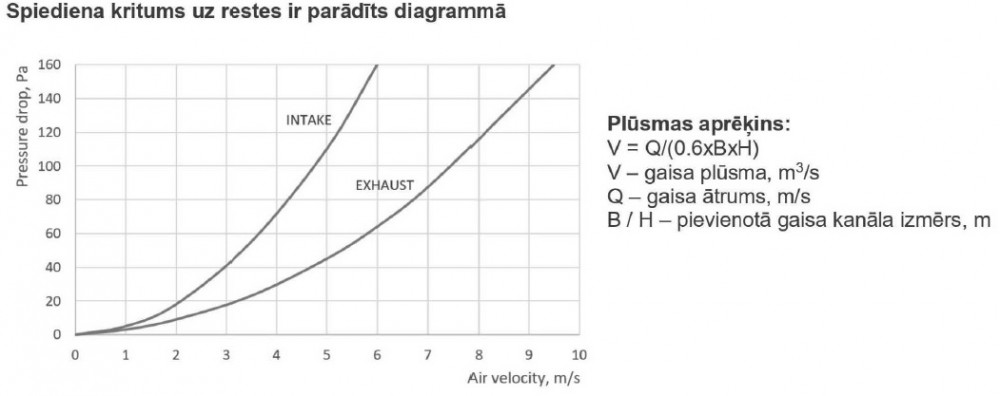

Аэродинамические характеристики (падение давления)

График падения давления в зависимости от скорости воздуха:

Применение и рекомендации по монтажу

• Назначение: Забор свежего воздуха и выброс отработанного.
• Регулировка: Данная модель не имеет регулировки расхода воздуха (ламели фиксированы). Если требуется регулировка, устанавливается дополнительный прямоугольный дроссель-клапан за решеткой.
• Дополнительные опции: По запросу возможна установка москитной сетки (для защиты от насекомых) и подготовка монтажных отверстий в рамке, для чего могут понадобиться соответствующие монтажные элементы.
