Круглые вентиляционные Y-тройники и крестовины
Указанная цена в силе, при заказе товара 17.09.2026.
Круглые вентиляционные Y-тройники и крестовины для воздуховодов

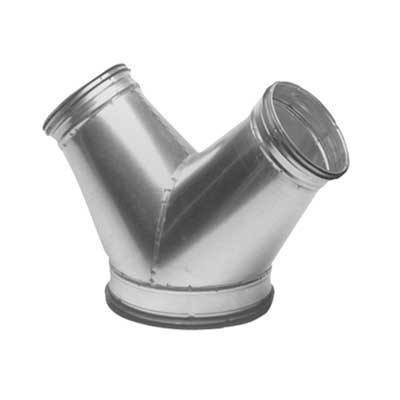

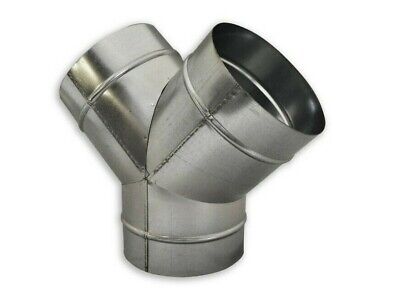

Круглые вентиляционные Y-тройники (разветвители типа «штаны») и X-тройники (вентиляционные крестовины) представляют собой специализированные элементы, применяемые для слияния, разделения или пересечения воздушных потоков. В отличие от стандартных Т-образных моделей, эти изделия разработаны для удобной разводки каналов в сложных узловых точках климатических систем. Оцинкованный Y-тройник для круглых воздуховодов разделяет магистраль на две независимые ветки под плавным углом 45°, а четырехпатрубковая крестовина позволяет компактно соединить четыре воздушных канала в одном узле пересечения в одной плоскости.
Компоненты производятся на автоматизированном оборудовании из горячеоцинкованной листовой стали марки DX51D со стабильной плотностью покрытия цинка 275 г/м². Жесткая металлическая конструкция отлично сохраняет правильную форму под нагрузкой и надежно защищена от коррозии при работе в условиях постоянного перемещения влажных воздушных масс.
Преимущества сложных разветвителей
Конструкция изделий спроектирована для снижения внутренних потерь давления и максимально упрощает сборку системы воздуховодов:
- Снижение сопротивления и уровня шума: Плавное разведение каналов в Y-образных моделях под углом 45 градусов направляет воздушный поток по естественной траектории. Это сводит к минимуму завихрения, разгружает вентиляторы и делает работу вентиляции более тихой.
- Высокий уровень плотности стыков: Все посадочные концы по умолчанию оснащены заводскими двухлепестковыми манжетами из EPDM-резины. Плотное прилегание уплотнителя помогает обеспечить соответствие классу герметичности D при условии корректного монтажа системы без использования клейких лент.

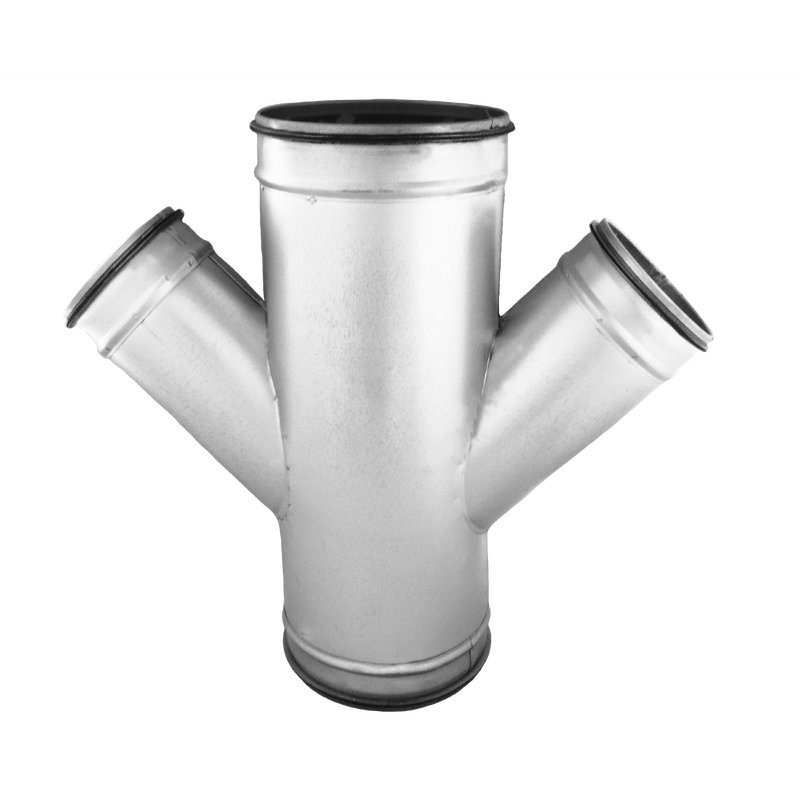

- Экономия монтажного пространства: Применение четырехсторонних крестовин (X-тройников) позволяет избежать сложной многоуровневой прокладки воздуховодов друг над другом. Это существенно экономит высоту за подвесными потолками и ускоряет сборку трассы.
- Точность сборки и жесткость кромок: Наличие выкатанных стопорных бортиков (зигов) ограничивает глубину посадки патрубков, предотвращая осевые перекосы. Торцевые края деталей обработаны по технологии SAFE (до D-400) — округлая круговая завальцовка увеличивает прочность детали и защищает руки от порезов.
Технические характеристики и варианты исполнения

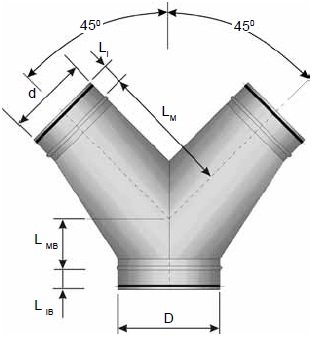

Линейные размеры, монтажные допуски и калибровка диаметров полностью соответствуют стандартам EN 1505:2000 и EN 1506:2007. Стандартная линейка равнопроходных Y-тройников включает диаметры от 100 до 800 мм, а крестовины поставляются в диапазоне от 100 до 630 мм.
| Характеристика / Параметр | Стандартное исполнение | Варианты под заказ |
|---|---|---|
| Конструкционный материал | Оцинкованная сталь DX51D + Z275 | Нержавеющая сталь (AISI 304, AISI 316), алюминий |
| Толщина стенок металла | От 0.5 до 0.9 мм (соразмерно диаметру) | Изменение толщины по проектным требованиям |
| Тип соединения патрубков | Внутрь воздуховода (тип «папа») | Поверх воздуховода / раструбное (тип «мама») |
| Заводской уплотнитель | Двухлепестковая EPDM-резина | Вариант без уплотнителя (по проекту) |
| Защитно-декоративное покрытие | Гальваническое цинкование | Порошковая покраска по палитре RAL или RR |
| Геометрия переходов | Равнопроходные конструкции | Изготовление редукционных (переходных) модификаций |
| Сертификация | Маркировка CE, стандарты EN 12237 | Соответствие индивидуальным чертежам проекта |
Рекомендации по монтажу:
Элементы устанавливаются методом прямого ввода — патрубки со встроенными уплотнителями вставляются внутрь круглых воздуховодов до упора в стопорный бортик, после чего соединение жестко фиксируется саморезами или вытяжными заклепками. При монтаже версий для систем с внешней герметизацией (без уплотнителя) стыки дополнительно защищаются алюминиевой лентой. Если разветвитель необходимо подключить к другой фасонной детали напрямую, сопряжение выполняется через муфту.
