Тройник овальный (эллипсный) 45° с врезкой по широкой стороне RENOFAST

Описание и назначение

Овальный тройник с углом наклона 45 градусов — это высокоэффективный элемент подключения, предназначенный для объединения горизонтального дымохода от котла с вертикальной шахтой. Особенность данной модели: врезка патрубка расположена на широкой (плоской) стороне эллипса.

Преимущества угла 45°:

В отличие от стандартного прямого угла (90°), наклонное подключение создает минимальное аэродинамическое сопротивление. Дымовые газы входят в основной ствол плавно, по касательной. Это решение оптимально для:

• Систем с естественной тягой: Камины, печи, атмосферные котлы.
• Твердотопливных котлов: Снижается риск задымления помещения при растопке и уменьшается отложение сажи в узле поворота.

Данная конфигурация (по широкой стороне) применяется, когда отопительный прибор расположен напротив плоской стенки овальной гильзы.

Преимущества и характеристики

• Стабильная тяга: Конструкция исключает «удар» потока газов о стенку трубы, предотвращая образование вихрей и зон турбулентности.
• Удобство обслуживания: Через наклонный патрубок значительно проще заводить инструмент для чистки вертикального канала, чем через прямой тройник.
• Геометрия: Врезка на стороне 180/220 мм позволяет использовать входные диаметры до 160-180 мм без заужения основного сечения канала.
• Материал: Высококачественная нержавеющая сталь AISI 304L / 316L, устойчивая к термическим нагрузкам.

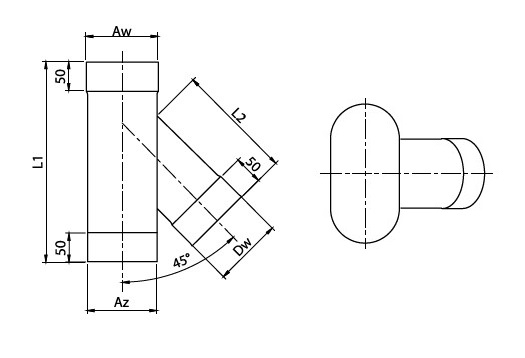

Технические характеристики

Важно при монтаже

• Поддержка: Наклонное соединение создает смещенную нагрузку. Обеспечьте надежную фиксацию элементов дымохода ниже тройника.
• Комплектация низа: Тройник подключения всегда должен устанавливаться выше ревизии (для доступа к саже) и конденсатосборника.
• Проверка размеров: Убедитесь, что ширина вашей кирпичной шахты позволяет разместить тройник с выходом по широкой стороне. Если места мало, рассмотрите вариант по узкой стороне.
