Тройник овальный (эллипсный) 90° с врезкой по широкой стороне RENOFAST

Описание и назначение

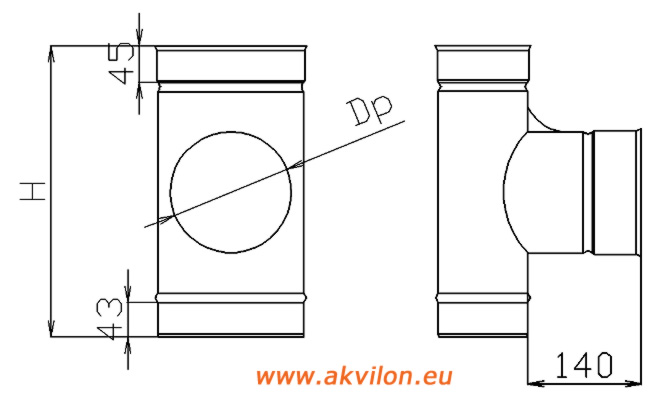

Овальный (колено) тройник — это ключевой узел дымоходной системы, предназначенный для изменения направления канала на 90 градусов. Особенность данной модели заключается в расположении врезки: патрубок выходит из широкой (плоской) стороны эллипса.

Когда применять эту модель?

Этот тройник необходим, если геометрия вашей кирпичной шахты и расположение отопительного прибора требуют подключения трубы к широкой плоскости эллипсной гильзы (стороне 180 мм или 220 мм).

Варианты использования:

• Подключение котла или печи: Соединение выходного патрубка отопительного устройства с основным вертикальным стволом дымохода.
• Ревизионный люк: При установке в нижней части системы и комплектации герметичной заглушкой, тройник выполняет функцию окна для прочистки и осмотра канала.

Преимущества и конструктивные особенности

• Аэродинамика потока: Шейка тройника в верхней части имеет конструктивный «подъем». Это решение минимизирует турбулентность дымовых газов при повороте потока в вертикальный эллипсный канал, сохраняя стабильную тягу.
• Контроль конденсата: Нижняя часть врезки выполнена с уклоном внутрь ствола. Это исключает вытекание кислотного конденсата наружу через стыковочный шов, направляя жидкость вниз к конденсатосборнику.
• Сохранение проходимости: Врезка выполнена таким образом, чтобы не создавать сужения внутри основного канала, обеспечивая свободный проход дымовых газов.
• Материал: Высококачественная нержавеющая сталь AISI 304L / 316L.

Технические характеристики

Важно при монтаже

• Комплектующие: Для стыковки круглого выхода котла с овальным тройником часто требуется переходник овал-круг. Если тройник используется как ревизия, не забудьте приобрести нижнюю заглушку.
• Проверка ориентации: Внимательно проверьте размеры вашей шахты. Если место позволяет подключиться только с узкого торца гильзы, вам потребуется тройник по узкой стороне.
