Стеновая накладка с патрубком SPNP из черной стали

Описание и назначение

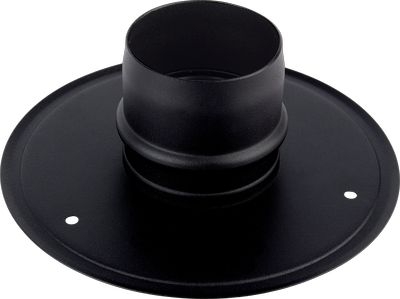

Черная стеновая накладка с патрубком SPNP из холоднокатаной стали DC01 — это монтажный узел, предназначенный для аккуратного и надежного подключения отвода дымовых газов к существующей шахте или стене. Широкое основание детали выполняет декоративную функцию, закрывая неровности монтажного отверстия, а выступающий патрубок обеспечивает герметичный стык. К накладке можно подключать любые подходящие элементы системы, например, дымоходную трубу 1000 мм, короткие участки или отводы.

Технические преимущества и конструкция

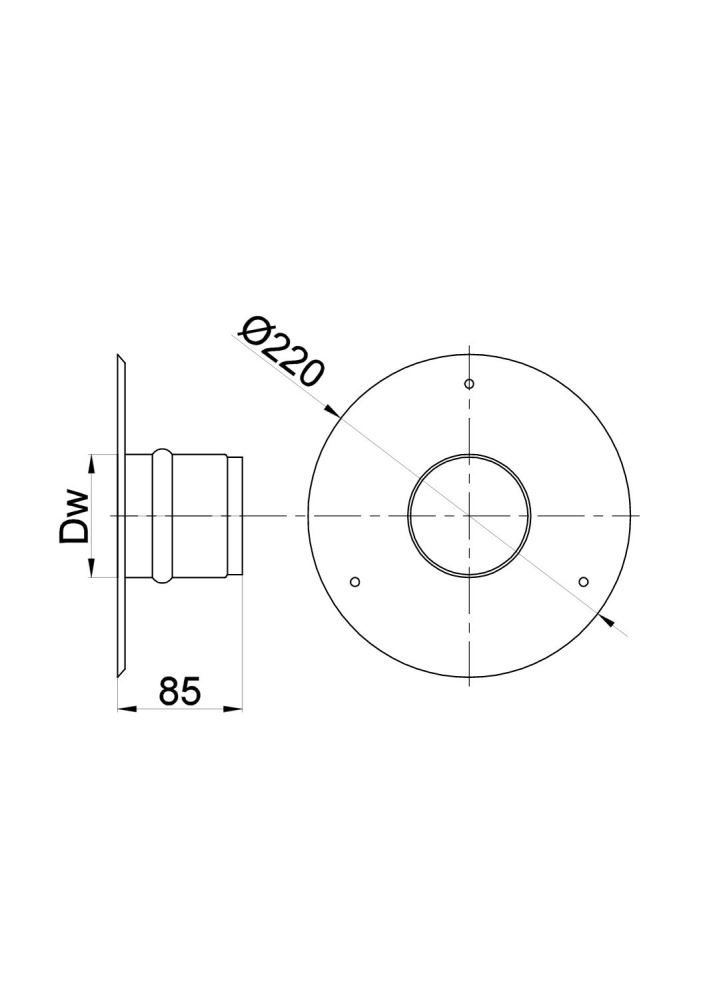

• Надежная фиксация: Широкое плоское основание (диаметр 220 мм) имеет подготовленные отверстия для крепления элемента к стене, что придает жесткость всему узлу подключения.
• Герметичность: Выступающий принимающий патрубок (вылет 85 мм) оснащен встроенным термостойким силиконовым уплотнителем, предотвращающим утечку дымовых газов в помещение.
• Стойкость к среде: Сталь DC01 (толщина стенки 1,2 мм) обладает высокой устойчивостью к длительному воздействию влаги и слабоагрессивных соединений внутри дымоотвода.
• Наружное покрытие: Внешняя сторона изделия защищена термостойкой краской SENOTHERM, которая предотвращает коррозию, придает эстетичный вид и не дымит при первичном нагреве.

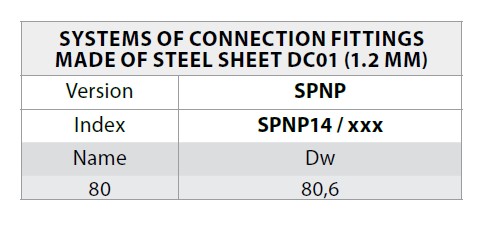

Характеристики изделия

Монтаж и рекомендации

Накладка крепится к ровной поверхности с помощью термостойкого крепежа. При монтаже в каменную или кирпичную шахту рекомендуется дополнительно использовать жаропрочный герметик для уплотнения зазора между металлом и стеной.

В выступающий патрубок плотно вставляется гладкое окончание следующего элемента системы. Соединение необходимо собирать строго «по конденсату», чтобы образующаяся влага оставалась внутри канала.
