Ventilācijas sadales kolektors ar 12 izejām, kreisās puses

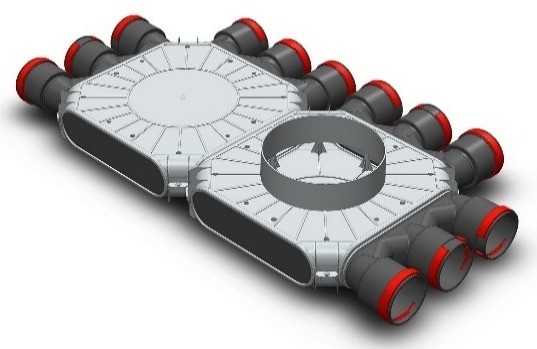

Sadales kolektors (salikta konstrukcija no 2 sekcijām) ir paredzēts centralizētai gaisa plūsmas sadalei maģistrālajās mehāniskās ventilācijas sistēmās. Kolektors ir pieejams 2 izpildījumos: ar kopēju asimetrisku pieslēgumu 160 mm vai 200 mm diametrā. Kreisās puses izpildījumā (LTP) bāzes modulis ar maģistrālo ieeju atrodas labajā pusē, bet papildu sadales sekcija atzarojas pa kreisi. Šāda konfigurācija ļauj sadalīt pieplūdes vai nosūces gaisu 12 neatkarīgos kanālos ar zemi aerodinamiskiem zudumiem.

Kolektors ir izgatavots no polietilēna. Elementa zema profila, plakana forma (augstums 130 mm) padara to par piemērotu risinājumu slēptai montāžai grīdas lējumā, monolītos pārsegumos vai aiz piekaramajiem griestiem, maksimāli saglabājot telpas lietderīgo augstumu.

Pielietojuma un montāžas īpatnības:

• Asimetriska korpusa ģeometrija: Kolektora kreisās puses attīstība (attiecībā pret ieejas punktu) ļauj optimizēt cauruļu izvietojumu šaurās inženiertehniskajās nišās un apiet ēkas konstruktīvos šķēršļus, plānojot trasi.
• Sistēmas centralizācija: Vienots sadales punkts uz 12 līnijām novērš nepieciešamību izmantot papildu maģistrālos t-gabalus, kas vienkāršo sistēmas balansēšanu un samazina noplūžu risku starpsavienojumos.
• Gaisa plūsmas optimizācija: Saliktā korpusa palielinātais iekšējais tilpums veicina plūsmas ātruma samazināšanos pirms ieejas 75 mm gaisa vados.
• Pielietojums: Tiek izmantots dzīvojamo māju un komerctelpu pieplūdes un nosūces ventilācijas sistēmās (tostarp ar siltuma rekuperāciju).

Konstruktīvās īpatnības un priekšrocības:

• Hermētiski savienojumi: Īscaurules ir aprīkotas ar speciāliem gala blīvējumiem, kas droši novērš gaisa zudumus sistēmā.
• Ātra montāža: Korpusam ir stiprinājuma cilpas ērtai un stingrai fiksācijai pie nesošajām virsmām.
• Rezerves pieslēgumi: Neizmantotos kanālus var hermētiski noslēgt ar sistēmas aizbāžņiem.

Tehniskie raksturlielumi:

• Materiāls: Polietilēns (PE)
• Korpusa forma: Plakans asimetrisks profils
• Konstrukcijas tips: Kreisās puses (maģistrālā ieeja labajā pusē, korpusa paplašinājums pa kreisi)
• Gaisa vadu izeju skaits: 12
• Gaisa vadu pieslēguma diametrs: 75 mm
• Centrālā pieslēguma diametrs: 160 mm vai 200 mm
• Sertifikācija: CE marķējums
