Gaisa sadales tunelis gaisa vadu krustošanai

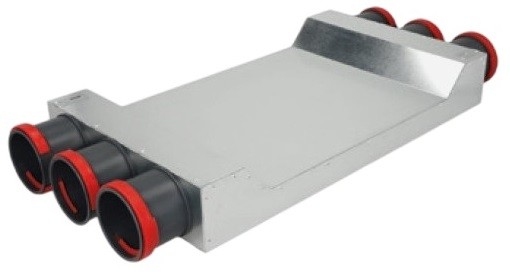

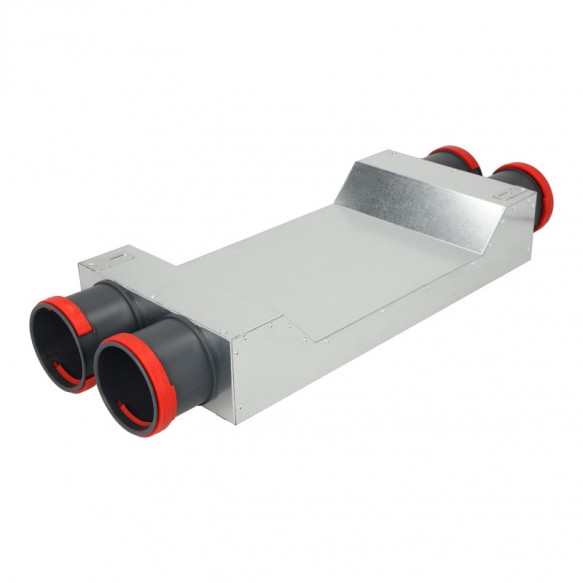

Gaisa sadales tunelis ir paredzēts, lai vienā plaknē krustotu divas neatkarīgas ventilācijas līnijas. Īpašā ieliektā korpusa forma ļauj vienai līnijai tikt novadītai zem otras, saglabājot minimālu konstrukcijas augstumu. Tas novērš nepieciešamību būtiski pazemināt piekaramo griestu līmeni vai paaugstināt grīdas betona lējuma līmeni. Ierīce ir pieejama izpildījumos ar 1, 2 vai 3 kanāliem ar cinkotiem (OC), plastmasas (PK) vai gumijas (GM) izvadiem.

Pielietojums

Ierīci izmanto pieplūdes un nosūces ventilācijas sistēmās ar rekuperāciju, kurās tiek izmantota radiāla sadale ar lokanajiem kanāliem 75 mm diametrā. Gaisa sadales tunelis ir neaizstājams vietās ar augstu komunikāciju blīvumu, koridoros un zonās, kur krustojas maģistrālās līnijas un lokālie atzarojumi.

Konstrukcijas īpatnības

• Kompaktums: Korpusa augstums ir tikai 85 mm, bet tuneļa iedobes dziļums sasniedz 54 mm, kas ļauj saglabāt lietderīgo telpas apjomu.
• Izturīgs tērauda korpuss: Cinkots tērauds ir noturīgs pret koroziju un iztur mehāniskās slodzes, kas ļauj veikt montāžu būvkonstrukciju iekšpusē.
• Izpildījuma varianti: Iespēja izvēlēties starp vienkāršo, dubulto vai trīskāršo tuneli ļauj precīzi piemeklēt mezglu atbilstoši sistēmas projektētajai slodzei.

Izvadu izpildījuma varianti

Izvadu materiāls ietekmē fiksācijas veidu un savienojuma hermētiskumu:

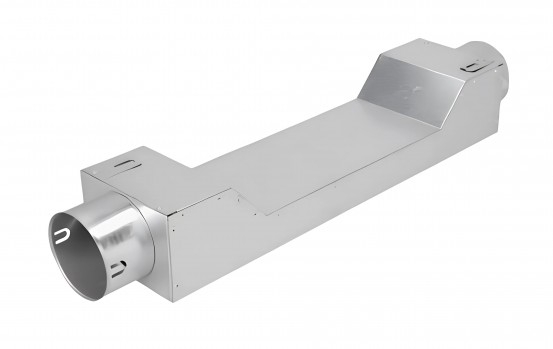

• OC (Cinkots tērauds): Metāla izvadi nodrošina stingru un ilgmūžīgu savienojuma mezglu.

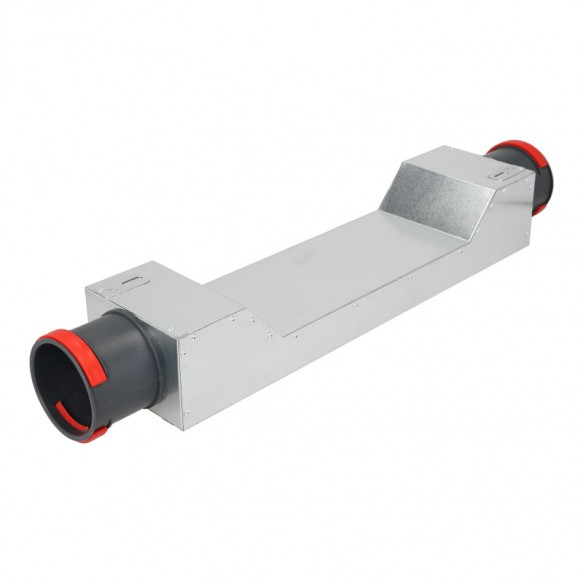

• PK (Plastmasa): Aprīkoti ar fiksācijas gredzeniem ērtai un ātrai lokano kanālu fiksācijai.

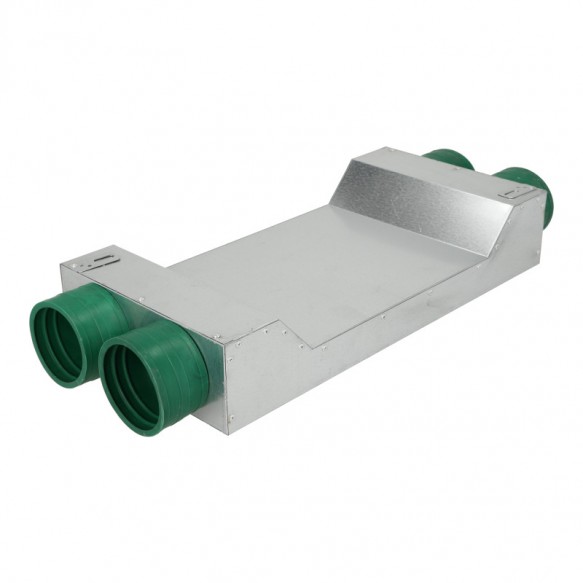

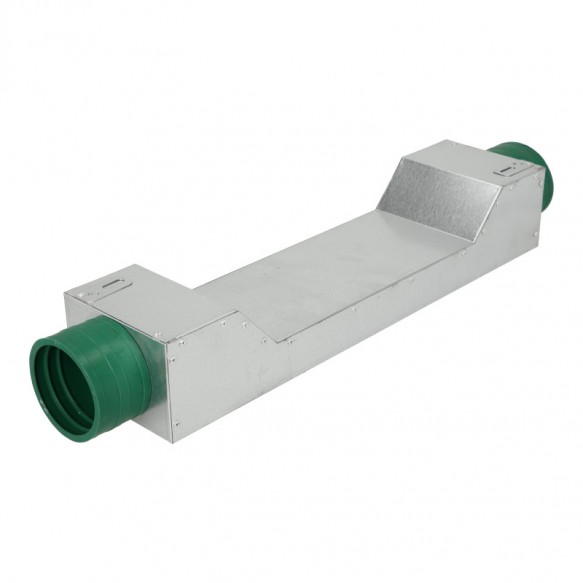

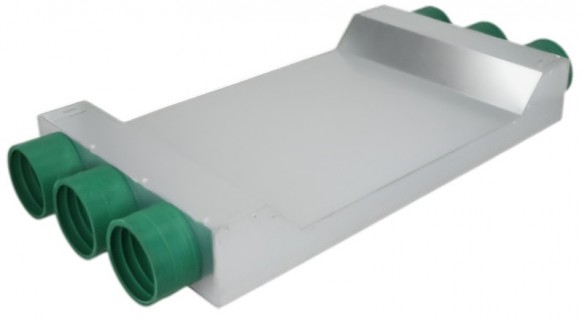

• GM (Gumija): Elastīgas blīves nodrošina blīvu gaisa vada piegulšanu berzes ietekmē, garantējot augstu hermētiskumu.

Tehniskie raksturlielumi

• Korpusa materiāls: Cinkots tērauds
• Pieslēguma diametrs: 75 mm
• Saderība: Visi 75 mm lokano gaisa vadu tipi

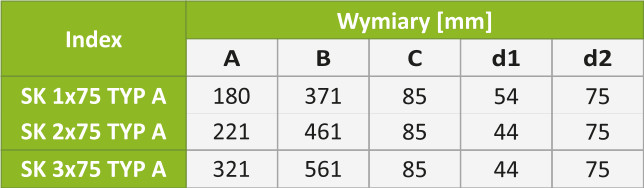

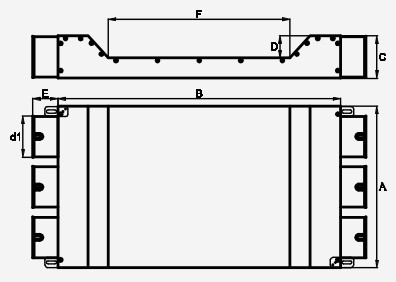

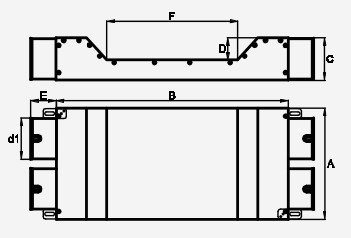

Izmēru kopsavilkuma tabula (G x P x A)

Gabarītu izmēri un tuneļa iedobes dziļums dažādām konfigurācijām:
