Asimetriskais sadales kolektors ar 6 izvadiem

Sadales kolektors ir paredzēts gaisa sadalei no maģistrālā kanāla uz sešiem ventilācijas sistēmas punktiem. Šī modeļa galvenā konstruktīvā īpatnība ir asimetrisks (nobīdīts uz malu) galvenā pieslēguma izvietojums uz korpusa platās plaknes. Pateicoties tam, kolektors ir universāls (kreisais / labais): montāžas laikā pietiek ierīci apgriezt, lai maģistrālā ieeja atrastos vajadzīgajā pusē. Modelis tiek komplektēts ar cinkotiem (OC), plastmasas (PK) vai gumijas (GM) izvadiem.

Pielietojums

Ierīce ir izstrādāta pieplūdes un nosūces ventilācijas sistēmām ar rekuperāciju. Plakanais formfaktors (korpusa augstums 85 mm) un nobīdītā ieeja padara šo kolektoru par optimālu risinājumu slēptajai montāžai sarežģītas ģeometrijas apstākļos: šaurās starpgriestu nišās, telpu stūros vai cieši klāt nesošajām konstrukcijām.

Konstrukcijas īpatnības

• Universālums (L/R): Nobīdītais pieslēgums ļauj izmantot vienu un to pašu kolektoru kreisajam vai labajam maģistrāles pievadam, kas atvieglo trases projektēšanu un montāžu.
• Stingrs tērauda korpuss: Cinkots tērauds nodrošina mehānisko izturību un aizsardzību pret koroziju slēptās montāžas laikā zem būvkonstrukciju spiediena.
• Aizsardzība pret kondensātu: Neapsildāmām zonām un sistēmām ar āra gaisa padevi ir pieejamas izolētas versijas (indekss I) ar iekšējo minerālvates slāni, kas papildus veic trokšņu slāpēšanas funkciju.

Izvadu izpildījuma varianti

Izvadu materiāls tiek piemeklēts atkarībā no prasībām attiecībā uz savienojumiem:

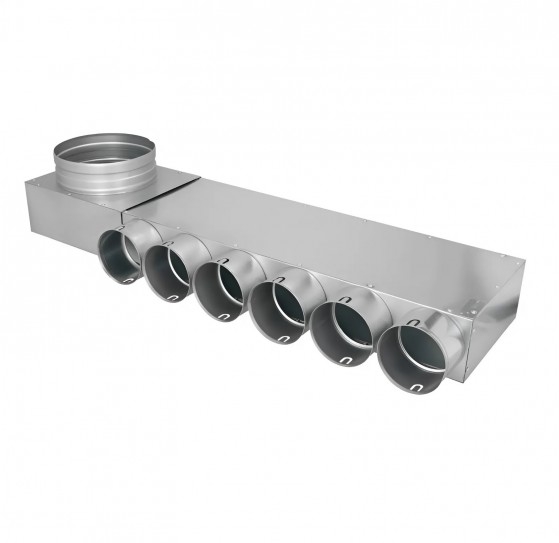

• OC (Cinkots tērauds): Klasisks risinājums ar stingriem metāla izvadiem, lai nodrošinātu savienojumu izturību.

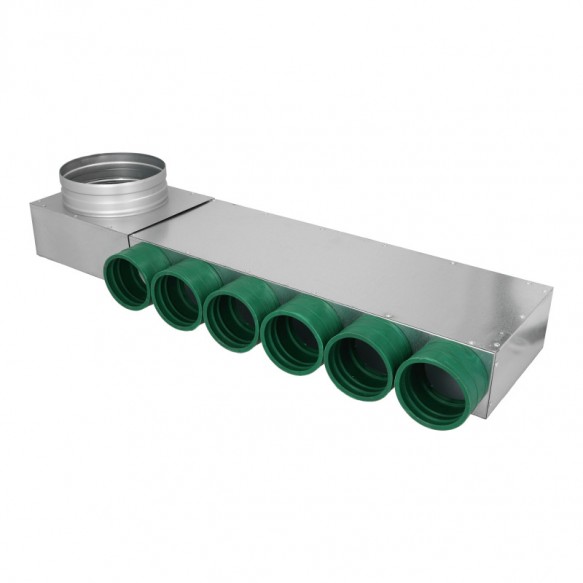

• PK (Plastmasa): Aprīkoti ar fiksācijas gredzeniem ērtai lokano kanālu noturēšanai. Plastmasai ir zema siltumvadītspēja, kas samazina kondensāta veidošanās risku savienojuma vietās.

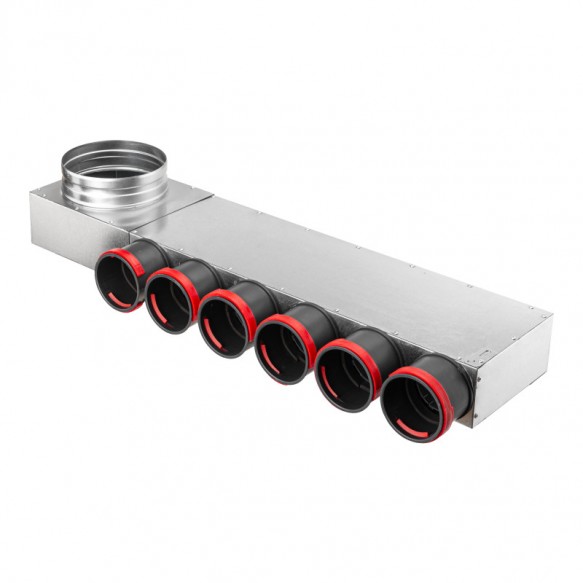

• GM (Gumija): Elastīgas blīves nodrošina blīvu gaisa vada piegulšanu berzes ietekmē, kas garantē augstu mezgla hermētiskuma klasi.

Tehniskie raksturlielumi

• Korpusa materiāls: Cinkots tērauds
• Izvadu skaits: 6 x 75 mm
• Galvenā pieslēguma diametrs: 160 mm vai 200 mm
• Galvenā pieslēguma izvietojums: Uz platās plaknes, nobīdīts uz malu (universāls kreisais/labais)
• Izvadu konfigurācija: 6 izvadi izvietoti vienā rindā korpusa garajā malā

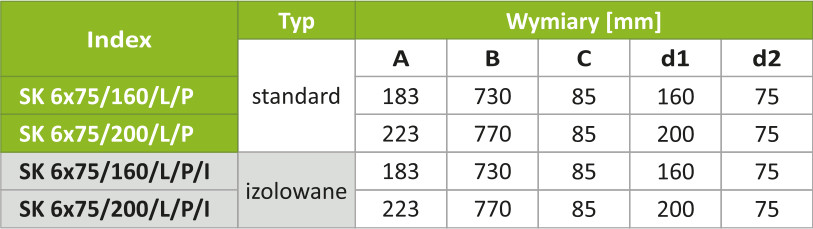

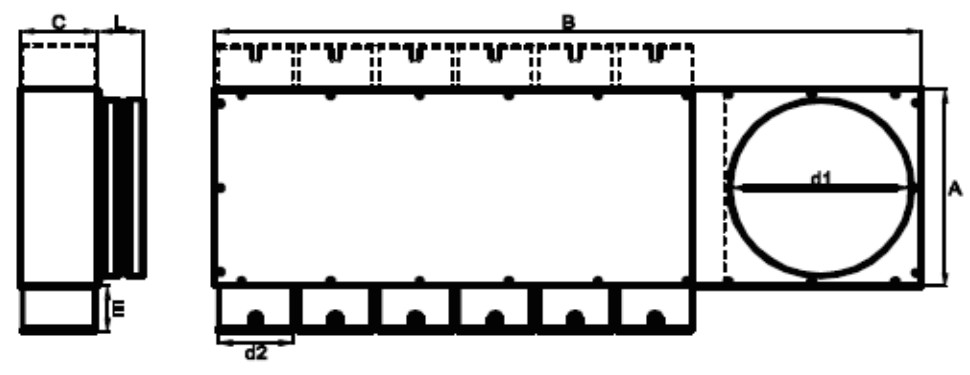

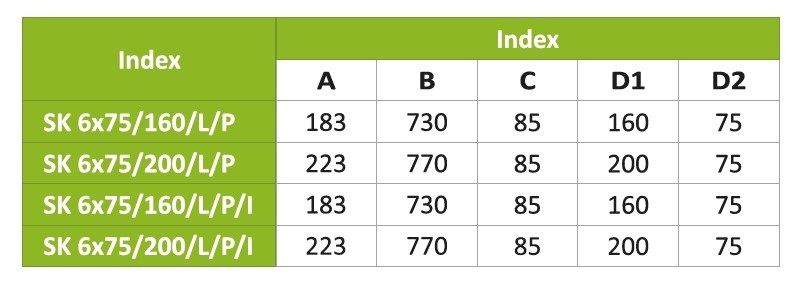

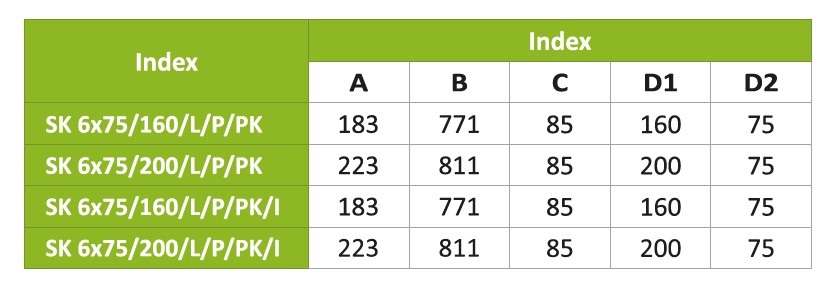

Gabarītu izmēri (G x P x A)

Kolektora kopējie gabarīti ir atkarīgi no maģistrālās ieejas diametra (izmēri ir nemainīgi modifikācijām OC, PK un GM):

• Versija ar 160 mm pieslēgumu: 730 x 183 x 85 mm
• Versija ar 200 mm pieslēgumu: 770 x 223 x 85 mm
