Sadales kolektors ar 12 izvadiem un taisnstūra ieeju

Sadales kolektors ir paredzēts liela mēroga gaisa sadalei no vienas maģistrāles uz divpadsmit ventilācijas sistēmas punktiem. Šī modeļa galvenā īpatnība ir taisnstūra ieeja. Šis tehniskais risinājums ļauj pieslēgt ierīci tieši pie taisnstūra kanāliem ar šķērsgriezumu 200x50 vai 200x90 mm, izslēdzot no sistēmas liekas pārejas. Kolektors ir pieejams modifikācijās ar cinkotiem (OC), plastmasas (PK) vai gumijas (GM) izvadiem.

Pielietojums

Kolektors ir izstrādāts pieplūdes un nosūces ventilācijas sistēmām ar rekuperāciju dzīvojamās un komerctelpās. Tiešais savienojums ar taisnstūra maģistrāli padara šo mezglu par optimālu montāžai augstuma deficīta apstākļos: šaurās starpgriestu telpās, sienu nišās vai zem grīdas betona lējuma.

Konstrukcijas īpatnības

• Tiešais taisnstūra pieslēgums: Atteikšanās no adapteriem no apaļā šķērsgriezuma uz taisnstūrveida ietaupa montāžas telpu un samazina sistēmas aerodinamisko pretestību.
• Stingrs tērauda korpuss: Cinkots tērauds nodrošina mehānisko izturību un uzticamu aizsardzību pret koroziju, kas ir kritiski svarīgi slēptajai montāžai.
• Versijas ar izolāciju: Lai novērstu kondensāta veidošanos sistēmās, kas strādā ar aukstu gaisu vai iet cauri neapsildāmām zonām, ir paredzētas izolētas versijas (indekss I) ar iekšējo minerālvates slāni.

Izvadu izpildījuma varianti

Izvadu materiāls nosaka savienojuma mezgla raksturlielumus un gaisa vadu fiksācijas metodi:

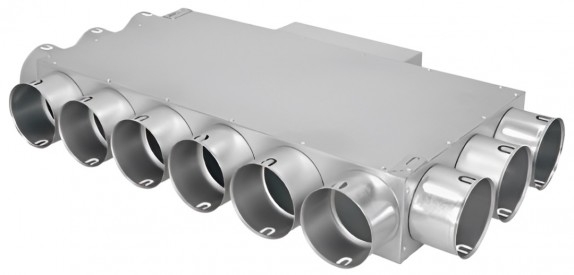

• OC (Cinkots tērauds): Klasisks risinājums ar stingriem metāla izvadiem, kas nodrošina savienojumu maksimālu uzticamību un ilgmūžību.

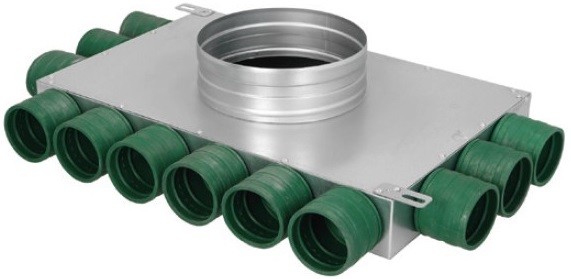

• PK (Plastmasa): Izvadi ir aprīkoti ar fiksācijas gredzeniem ātrai un drošai lokano ventilācijas cauruļu noturēšanai. Plastmasa samazina siltumvadītspēju, aizsargājot savienojuma vietas pret kondensāta veidošanos.

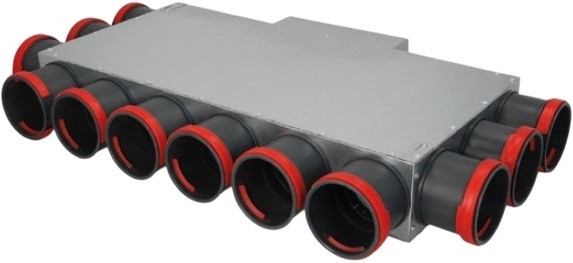

• GM (Gumija): Elastīgas gumijas blīves nodrošina blīvu gaisa vada piegulšanu berzes ietekmē, garantējot augstu visas maģistrāles hermētiskuma klasi.

Tehniskie raksturlielumi

• Korpusa materiāls: Cinkots tērauds
• Izvadu skaits: 12 x 75 mm
• Maģistrālais pieslēgums: Taisnstūra, 200x50 mm vai 200x90 mm

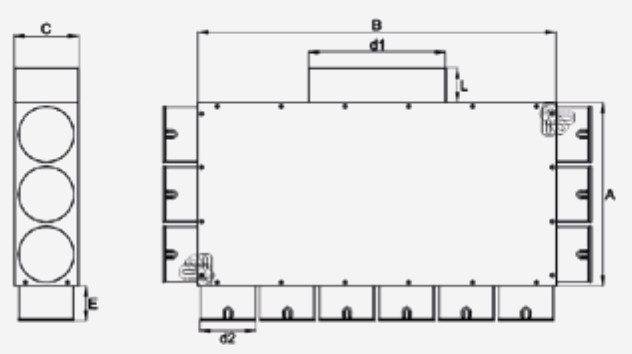

Gabarītu izmēri (G x P x A)

Ņemiet vērā, ka izstrādājuma gabarīti ir atkarīgi no izvēlētā izvadu tipa:

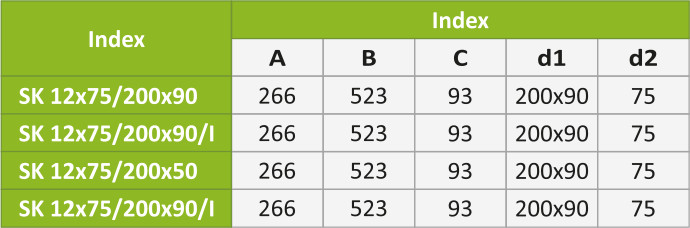

• OC modelis (Cinkoti): 523 x 266 x 93 mm

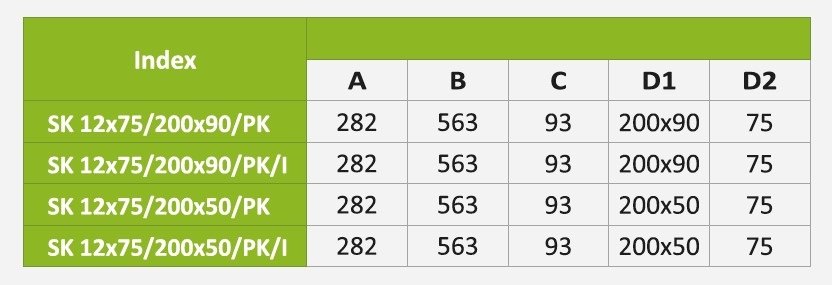

• PK modelis (Plastmasas): 563 x 282 x 93 mm

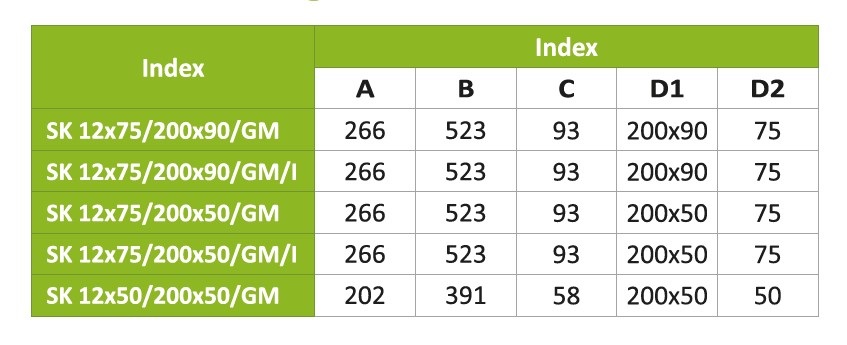

• GM modelis (Gumijas): 523 x 266 x 93 mm
