Sadales kolektors ar 10 izvadiem un taisnstūra ieeju

Sadales kolektors ir paredzēts liela mēroga gaisa sadalei no maģistrāles uz desmit ventilācijas sistēmas punktiem. Šī modeļa galvenā konstruktīvā īpatnība ir taisnstūra maģistrālā ieeja. Tas ļauj savienot sadalītāju tieši ar taisnstūra ventilācijas kanāliem bez papildu pārejām. Atkarībā no projekta prasībām, kolektors ir pieejams ar cinkotiem (OC), plastmasas (PK) vai gumijas (GM) izvadiem.

Pielietojums

Ierīce ir izstrādāta augstas veiktspējas pieplūdes un nosūces ventilācijas sistēmām ar rekuperāciju, kur ir stingri montāžas augstuma ierobežojumi. Tiešais pieslēgums taisnstūra kanālam padara šo kolektoru par optimālu izvēli slēptajai uzstādīšanai šaurās starpgriestu telpās, iebūvēšanai sienu nišās vai ieklāšanai zem grīdas betona lējuma, saglabājot lietderīgo telpas apjomu.

Konstrukcijas īpatnības

• Tiešais taisnstūra pieslēgums: Atteikšanās no adapteriem no apaļā uz taisnstūrveida šķērsgriezumu būtiski ietaupa montāžas telpu un samazina sistēmas aerodinamisko pretestību.
• Stingrs tērauda korpuss: Cinkots tērauds nodrošina uzticamu aizsardzību pret deformācijām betona liešanas laikā un ir noturīgs pret koroziju.
• Versijas ar izolāciju: Montāžai aukstās zonās vai darbam ar āra gaisu ir pieejamas versijas ar iekšējo minerālvates izolāciju (indekss I), lai novērstu kondensāta veidošanos.

Izvadu izpildījuma varianti

Izvadu materiāls nosaka savienojumu siltumvadītspēju un gaisa vadu fiksācijas veidu:

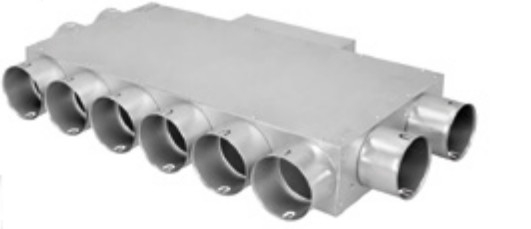

• OC (Cinkots tērauds): Klasisks risinājums ar stingriem metāla izvadiem, kas nodrošina savienojumu maksimālu izturību.

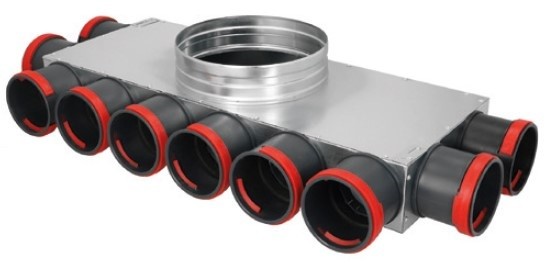

• PK (Plastmasa): Aprīkoti ar fiksācijas gredzeniem ātrai lokano kanālu noturēšanai. Plastmasai ir zema siltumvadītspēja, kas papildus aizsargā savienojuma vietas pret kondensāta veidošanos.

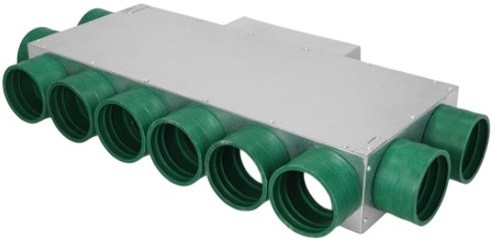

• GM (Gumija): Elastīgas gumijas blīves garantē maksimāli blīvu caurules piegulšanu berzes ietekmē, nodrošinot augstu mezgla hermētiskuma klasi.

Tehniskie raksturlielumi

• Korpusa materiāls: Cinkots tērauds
• Izvadu skaits: 10 x 75 mm
• Maģistrālais pieslēgums: Taisnstūra, 200x50 mm vai 200x90 mm

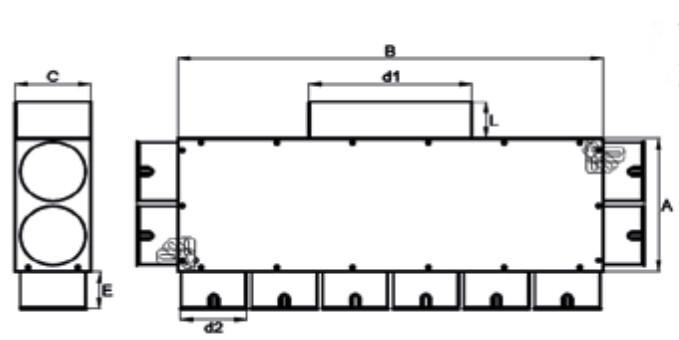

Gabarītu izmēri (G x P x A)

Pievērsiet uzmanību, ka gabarīti ir atkarīgi no uzstādīto izvadu tipa un paliek nemainīgi abām taisnstūra ieejas versijām (200x50 un 200x90):

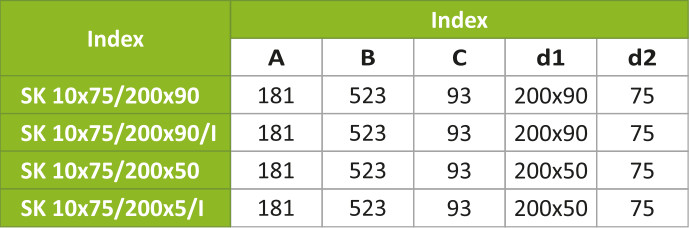

• OC modelis (Cinkoti): 523 x 181 x 93 mm

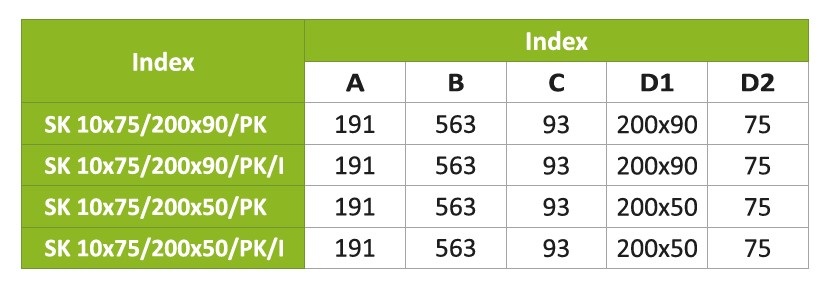

• PK modelis (Plastmasas): 563 x 191 x 93 mm

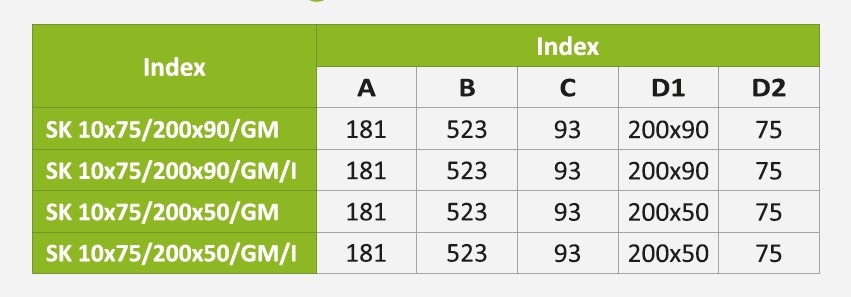

• GM modelis (Gumijas): 523 x 181 x 93 mm
