Sadales kolektors ar 8 izvadiem un taisnstūra ieeju

Sadales kolektors ir paredzēts vienmērīgai gaisa sadalei no maģistrālā kanāla uz astoņiem ventilācijas sistēmas punktiem. Modeļa galvenā īpatnība ir taisnstūra ieejas esamība. Tas ļauj savienot kolektoru tieši ar taisnstūra ventilācijas kanāliem, izslēdzot nepieciešamību pēc papildu pārejām no apaļā šķērsgriezuma. Atkarībā no montāžas prasībām, ierīce tiek komplektēta ar cinkotiem (OC), plastmasas (PK) vai gumijas (GM) izvadiem.

Pielietojums

Ierīce ir izstrādāta pieplūdes un nosūces ventilācijas sistēmām ar rekuperāciju, kur kritiski svarīga ir montāžas augstuma ietaupīšana. Taisnstūra pieslēgums padara šo kolektoru par optimālu izvēli uzstādīšanai zem grīdas betona lējuma, šaurās starpgriestu telpās vai iebūvēšanai zemās sienu nišās, saglabājot lietderīgo telpas apjomu.

Konstrukcijas īpatnības

• Tiešais pieslēgums taisnstūra kanāliem: Atteikšanās no papildu adapteriem ietaupa telpu un samazina ventilācijas tīkla kopējo aerodinamisko pretestību.
• Drošs tērauda korpuss: Cinkots tērauds pasargā ierīci no korozijas un iztur augstas mehāniskās slodzes, ieklājot to betona lējumā.
• Aizsardzība pret kondensātu: Uzstādīšanai neapsildāmās zonās vai darbam ar āra gaisu ir paredzētas izolētas versijas (indekss I) ar iekšējo minerālvates slāni.

Izvadu izpildījuma varianti

Izvadu materiāls nosaka savienojuma mezgla raksturlielumus un lokano gaisa vadu fiksācijas veidu:

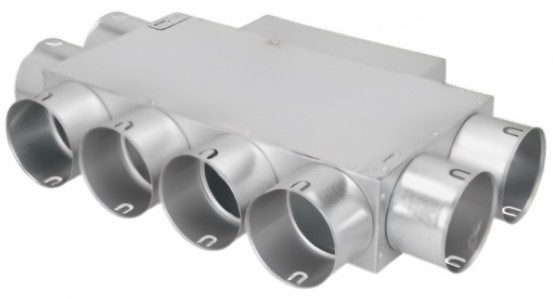

• OC (Cinkots tērauds): Klasiski stingri metāla izvadi, kas nodrošina savienojumu maksimālu izturību.
• PK (Plastmasa): Aprīkoti ar īpašiem fiksācijas gredzeniem lokano kanālu noturēšanai. Plastmasas elementiem ir zema siltumvadītspēja, kas minimizē kondensāta veidošanās risku savienojuma vietās.
• GM (Gumija): Elastīgas blīves nodrošina blīvu caurules piegulšanu berzes spēka ietekmē, nodrošinot augstu mezgla hermētiskuma klasi.

Tehniskie raksturlielumi

• Korpusa materiāls: Cinkots tērauds
• Izvadu skaits: 8 x 75 mm
• Maģistrālais pieslēgums: Taisnstūra, 200x50 mm vai 200x90 mm
• Izvadu konfigurācija: Vienrindas izvietojums

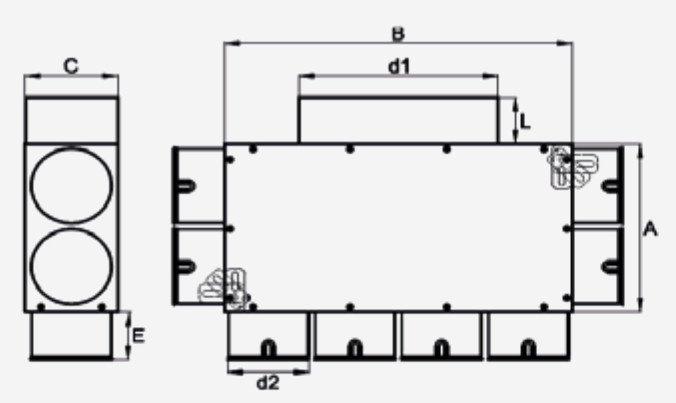

Gabarītu izmēri (G x P x A)

Kolektora gabarīti ir atkarīgi no uzstādīto izvadu tipa un ir vienādi abām taisnstūra ieejas versijām (200x50 un 200x90):

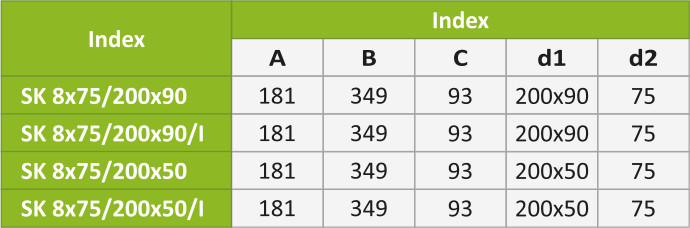

• OC modelis (Cinkoti): 349 x 181 x 93 mm

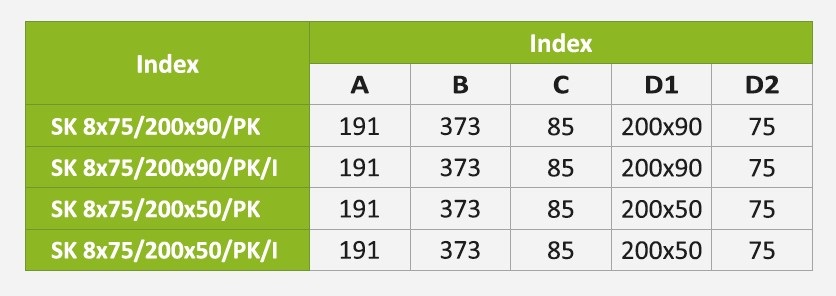

• PK modelis (Plastmasas): 373 x 191 x 85 mm

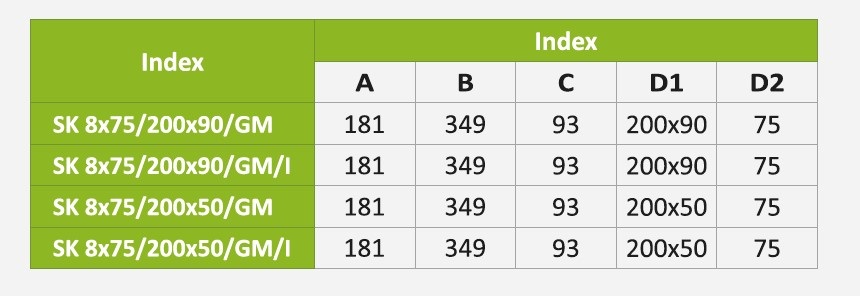

• GM modelis (Gumijas): 349 x 181 x 93 mm
