Sadales kolektors ar 6 izvadiem un taisnstūra ieeju

Sadales kolektors ir paredzēts gaisa sadalei no maģistrālā kanāla uz sešiem ventilācijas sistēmas punktiem. Šī modeļa atšķirīgā iezīme ir taisnstūra ieeja. Tas ļauj pieslēgt kolektoru tieši pie taisnstūra ventilācijas kanāliem bez papildu pāreju izmantošanas. Ir pieejamas modifikācijas ar cinkotiem (OC), plastmasas (PK) vai gumijas (GM) izvadiem.

Pielietojums

Ierīce ir optimāli piemērota pieplūdes un nosūces sistēmām ar rekuperāciju stingru montāžas augstuma ierobežojumu apstākļos. Taisnstūra maģistrālā pieslēguma izmantošana ļauj montēt kolektoru šaurās starpgriestu telpās, zem grīdas betona lējuma vai zemās sienu nišās, saglabājot lietderīgo telpas apjomu.

Konstrukcijas īpatnības

• Tiešais pieslēgums taisnstūra kanāliem: Taisnstūra ieeja ietaupa montāžas telpu un samazina aerodinamisko pretestību, atsakoties no apaļā šķērsgriezuma pārejām.
• Stingrs tērauda korpuss: Cinkots tērauds uzticami pasargā konstrukciju no deformācijām betona liešanas laikā vai slēptajā montāžā zem būvkonstrukciju spiediena.
• Aizsardzība pret kondensātu: Sistēmām, kurās iespējamas temperatūras svārstības (neapsildāmas zonas, pieplūde no ielas), ir pieejamas izolētas versijas (indekss I) ar iekšējo minerālvates slāni.

Izvadu izpildījuma varianti

Izvadu materiāls nosaka lokano gaisa vadu fiksācijas veidu un mezgla siltumvadītspēju:

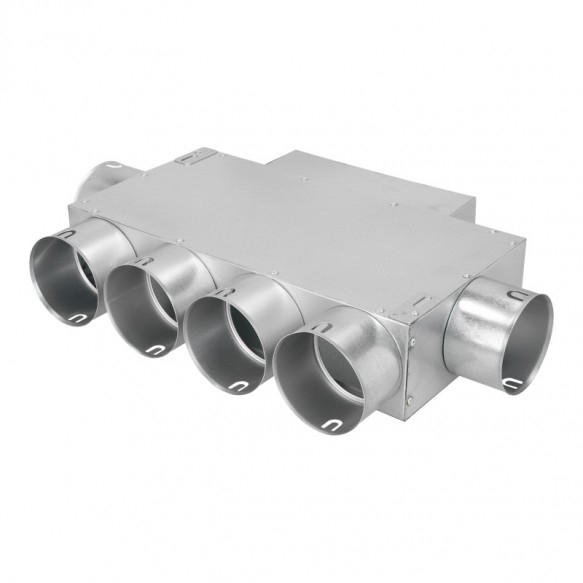

• OC (Cinkots tērauds): Klasisks risinājums ar stingriem metāla izvadiem, kas nodrošina savienojumu maksimālu mehānisko izturību.

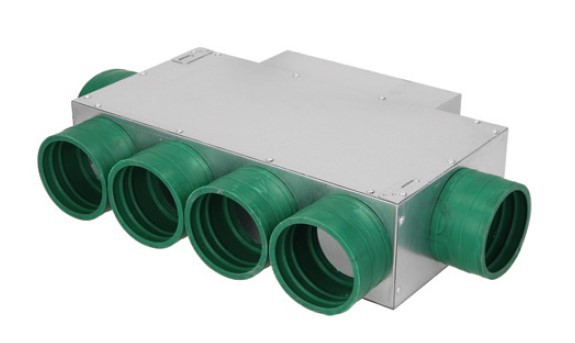

• PK (Plastmasa): Aprīkoti ar fiksācijas gredzeniem ērtai lokano kanālu noturēšanai. Plastmasai ir zema siltumvadītspēja, kas samazina kondensāta veidošanās risku savienojuma vietās.
• GM (Gumija): Elastīgas gumijas blīves nodrošina maksimāli blīvu caurules piegulšanu berzes ietekmē, kas garantē augstu visas maģistrāles hermētiskuma klasi.

Tehniskie raksturlielumi

• Korpusa materiāls: Cinkots tērauds
• Izvadu skaits: 6 x 75 mm
• Maģistrālais pieslēgums: Taisnstūra, 200x50 mm vai 200x90 mm
• Izvadu konfigurācija: Vienrindas izvietojums

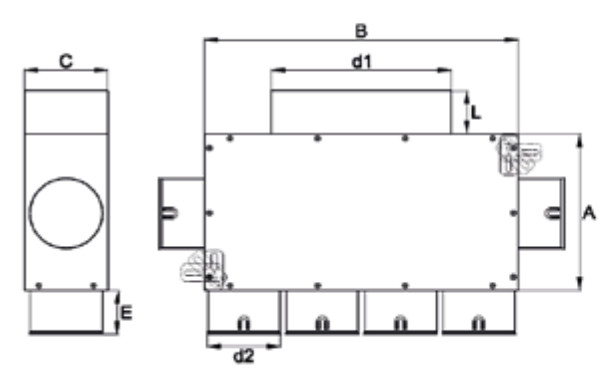

Gabarītu izmēri (G x P x A)

Kolektora gabarīti ir atkarīgi no uzstādīto izvadu tipa un ir vienādi abām ieejas versijām (200x50 un 200x90):

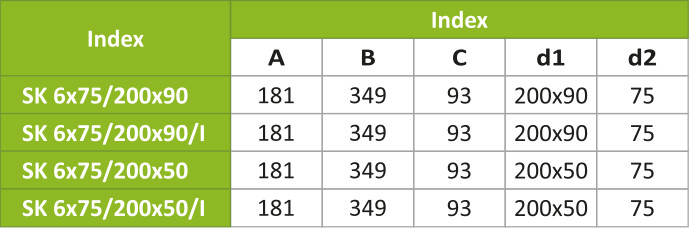

• OC modelis (Cinkoti): 349 x 181 x 93 mm

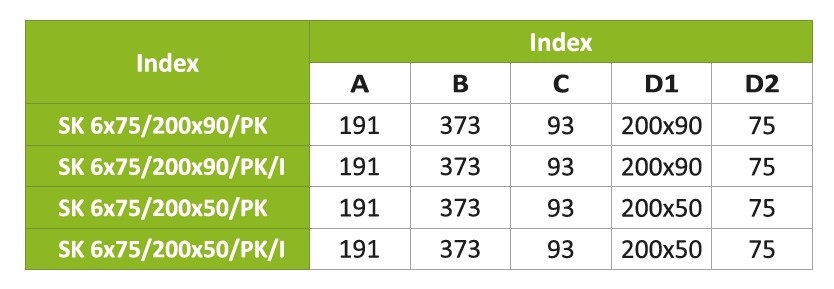

• PK modelis (Plastmasas): 373 x 191 x 93 mm

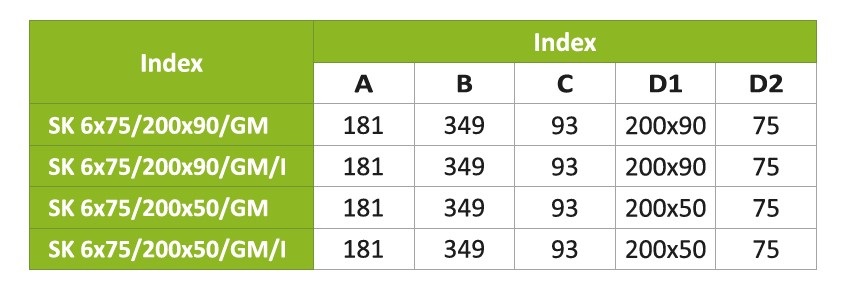

• GM modelis (Gumijas): 349 x 181 x 93 mm
