Divrindu sadales kolektors ar 18 izvadiem

Sadales kolektors ar 18 izvadiem ir jaudīgākais risinājums divrindu ierīču klāstā. Tas ļauj organizēt sarežģītu gaisa sadali no centrālās 200 mm maģistrāles uz astoņpadsmit atsevišķiem punktiem. Korpuss ir izgatavots no cinkota tērauda, kas garantē ilgmūžību un konstrukcijas stingrību. Modelis ir pieejams izpildījumos ar cinkotiem (OC), plastmasas (PK) vai gumijas (GM) izvadiem.

Pielietojums

Kolektors ir paredzēts izmantošanai jaudīgās pieplūdes un nosūces ventilācijas sistēmās ar rekuperāciju. Divrindu izvadu izvietojums ļauj saglabāt kompaktu ierīces platumu (301 mm), kas atvieglo montāžu tehniskajās telpās, ventilācijas kamerās un aiz aizkaramajiem griestiem lielos objektos.

Konstrukcijas īpatnības

• Izturīgs korpuss: Cinkots tērauds ir noturīgs pret koroziju un saglabā formu slēptās montāžas laikā zem būvelementu slodzes.
• Augsta ietilpība: 18 izvadi divās rindās nodrošina maksimālu gaisa vadu koncentrāciju vienā mezglā, minimizējot nepieciešamo maģistrālo savienojumu skaitu.
• Aizsardzība pret kondensātu: Sistēmām, kas strādā ar temperatūras svārstībām, ir paredzētas izolētas versijas (indekss I) ar iekšējo minerālvates slāni.

Izvadu izpildījuma varianti

Izvadu tips tiek izvēlēts, pamatojoties uz prasībām attiecībā uz hermētiskumu un lokano kanālu stiprināšanas veidu:

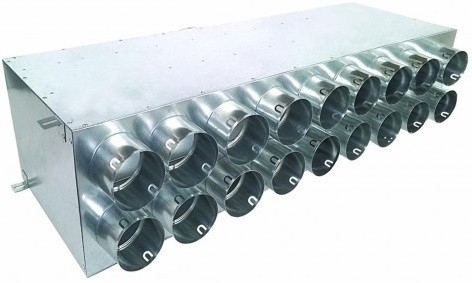

• OC (Cinkots tērauds): Klasiski stingri izvadi maksimālai mezgla izturībai.

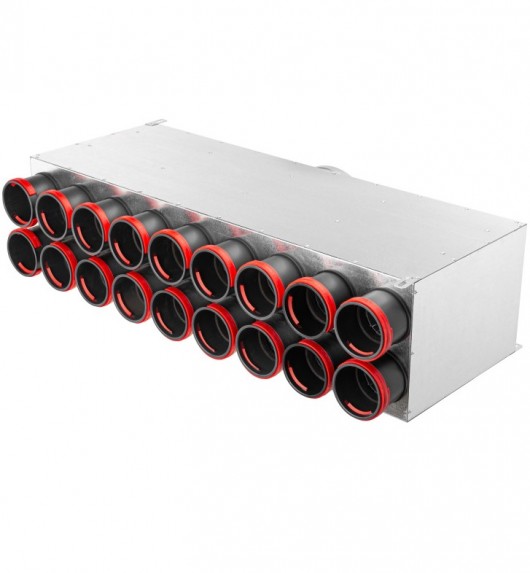

• PK (Plastmasa): Aprīkoti ar fiksācijas gredzeniem ērtai cauruļu montāžai. Plastmasa minimizē termisko tiltu rašanās risku savienojuma vietās.

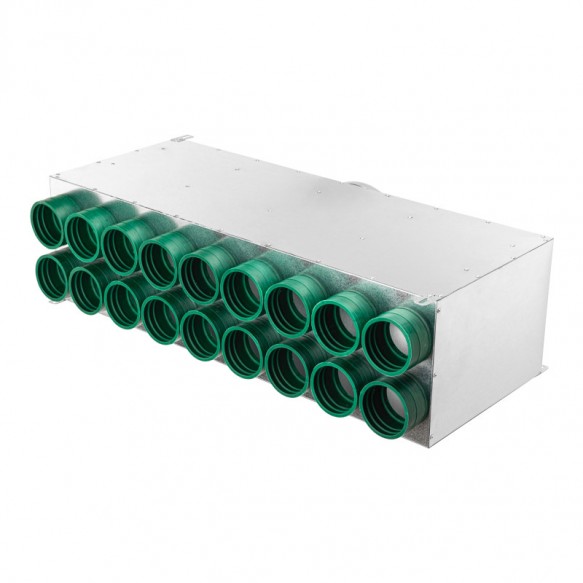

• GM (Gumija): Elastīgas blīves nodrošina blīvu gaisa vada piegulšanu berzes ietekmē, kas garantē augstu visas maģistrāles hermētiskuma klasi.

Tehniskie raksturlielumi

• Korpusa materiāls: Cinkots tērauds
• Formfaktors: Divrindu
• Izvadu skaits: 18 x 75 mm
• Galvenās ieejas diametrs: 200 mm
• Izvadu konfigurācija: 18 izvadi izvietoti divās rindās korpusa garajā malā

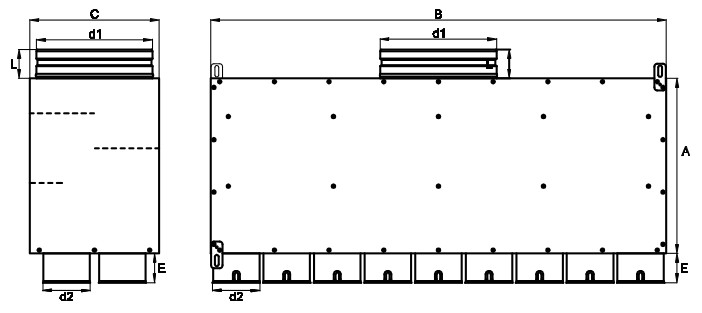

Gabarītu izmēri (G x P x A)

Ņemiet vērā izstrādājuma gabarītus montāžas vietas plānošanai (norādīti 200 mm versijai):

• OC modelis (Cinkoti): 784 x 301 x 222 mm

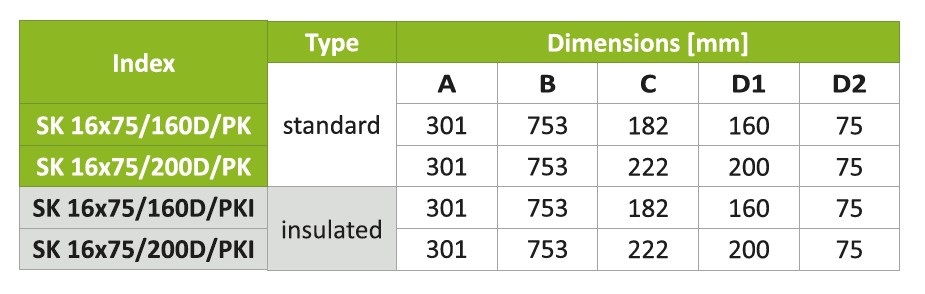

• PK modelis (Plastmasas): 848 x 301 x 222 mm

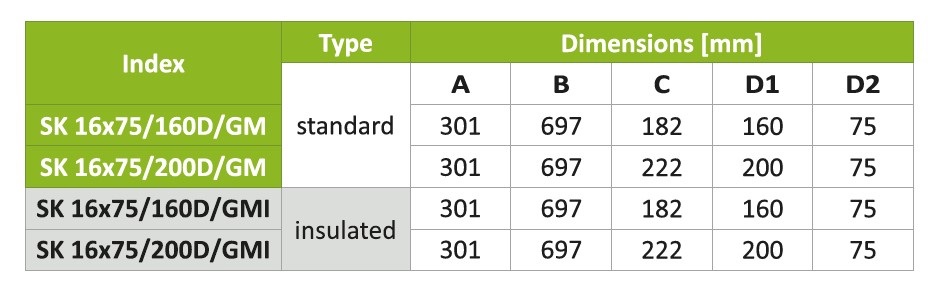

• GM modelis (Gumijas): 784 x 301 x 222 mm
