Divrindu sadales kolektors ar 16 izvadiem

Sadales kolektors ir paredzēts liela mēroga ventilācijas sistēmām un nodrošina gaisa sadali no centrālās maģistrāles uz sešpadsmit punktiem. Šī modeļa īpatnība ir izvadu izvietojums divās rindās. Šāds risinājums padara daudzkanālu mezglu ievērojami kompaktāku (korpusa platums 301 mm). Atkarībā no projekta uzdevumiem kolektors tiek komplektēts ar cinkotiem (OC), plastmasas (PK) vai gumijas (GM) izvadiem.

Pielietojums

Ierīci izmanto augstas veiktspējas pieplūdes un nosūces ventilācijas sistēmās ar rekuperāciju plašās dzīvojamās vai komerctelpās. Divrindu konfigurācija ir optimāli piemērota trašu izvietošanai tehniskajos skapjos, platās sienu nišās un starpgriestu telpā, kur nepieciešams ietaupīt vietu platumā.

Konstrukcijas īpatnības

• Izturīgs korpuss: Cinkots tērauds ir noturīgs pret koroziju un iztur mehāniskās slodzes slēptās montāžas laikā būvkonstrukcijās.
• Telpas optimizācija: 16 izvadu izvietošana divās rindās samazina sadales mezgla kopējos gabarītus salīdzinājumā ar vienrindas analogiem.
• Aizsardzība pret siltuma zudumiem: Lai novērstu kondensāta veidošanos neapsildāmās zonās vai sistēmās ar āra gaisa padevi, ir pieejamas izolētas versijas (indekss I) ar minerālvates slāni.

Izvadu izpildījuma varianti

Izvadu materiāla izvēle ietekmē gaisa vadu fiksācijas metodi:

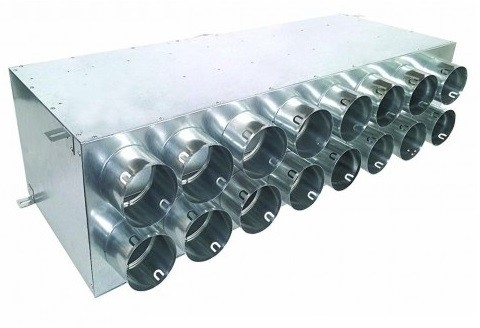

• OC (Cinkots tērauds): Klasisks risinājums. Metāla izvadi nodrošina maksimālu savienojumu stingrību un uzticamību.

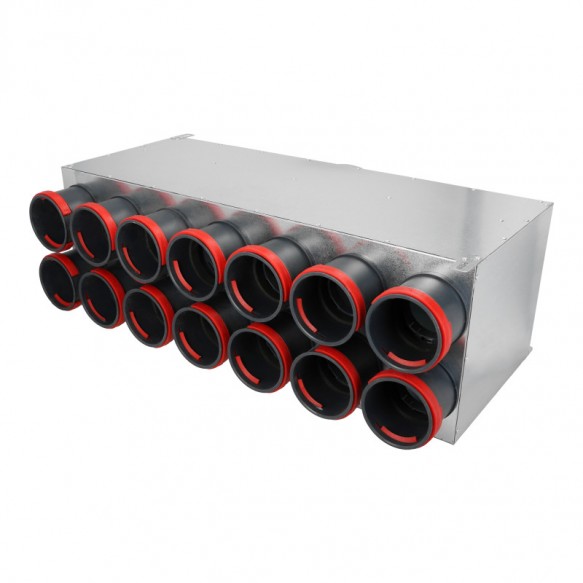

• PK (Plastmasa): Aprīkoti ar īpašiem fiksācijas gredzeniem lokano kanālu noturēšanai. Plastmasas elementiem ir zema siltumvadītspēja, kas samazina kondensāta veidošanās iespējamību savienojuma vietās.

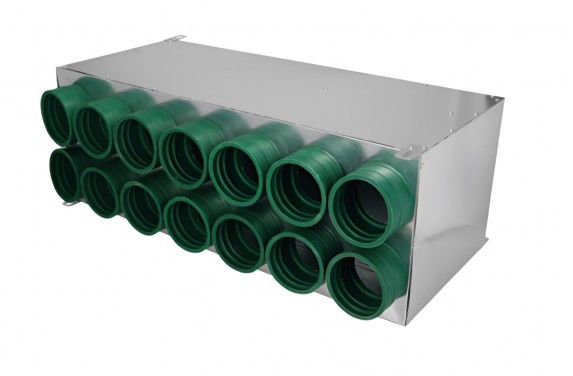

• GM (Gumija): Elastīgas blīves garantē maksimāli blīvu caurules piegulšanu berzes ietekmē, nodrošinot augstu ventilācijas sistēmas hermētiskuma klasi.

Tehniskie raksturlielumi

• Korpusa materiāls: Cinkots tērauds
• Formfaktors: Divrindu
• Izvadu skaits: 16 x 75 mm
• Galvenā pieslēguma diametrs: 200 mm
• Izvadu konfigurācija: 16 izvadi izvietoti divās rindās korpusa garajā malā

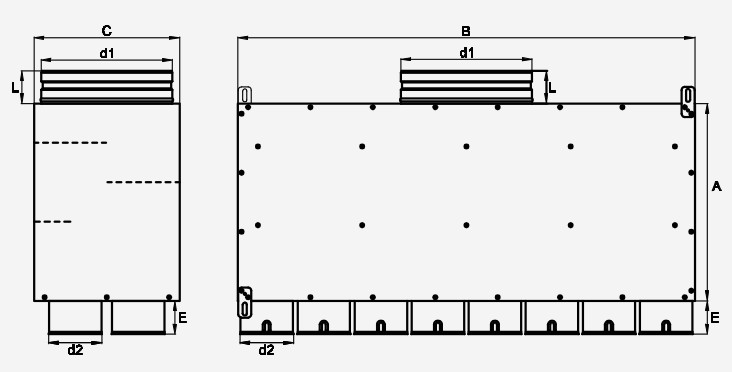

Gabarītu izmēri (G x P x A)

Kolektora kopējie izmēri ir atkarīgi no uzstādīto izvadu tipa (norādīti 200 mm pieslēgumam):

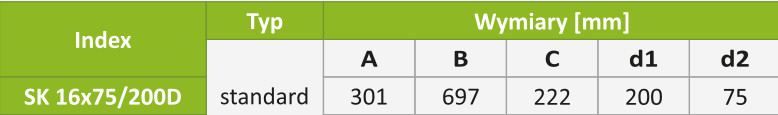

• OC modelis (Cinkoti): 697 x 301 x 222 mm

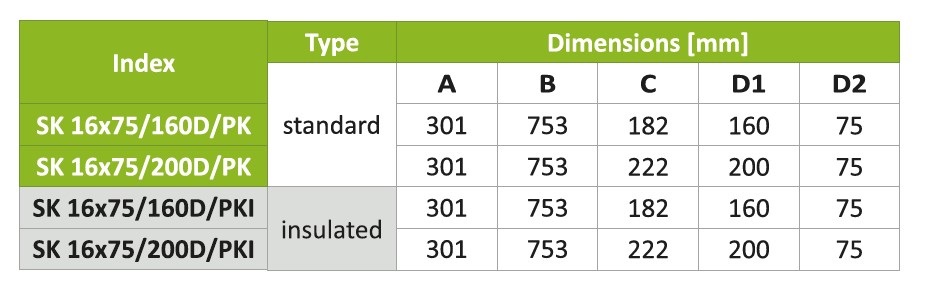

• PK modelis (Plastmasas): 753 x 301 x 222 mm

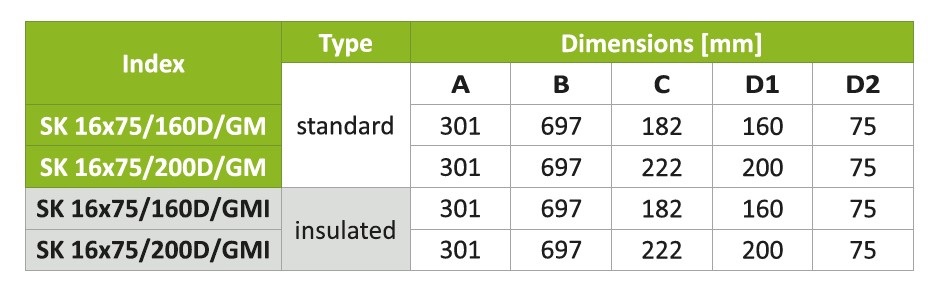

• GM modelis (Gumijas): 697 x 301 x 222 mm
