Divrindu sadales kolektors ar 12 izvadiem

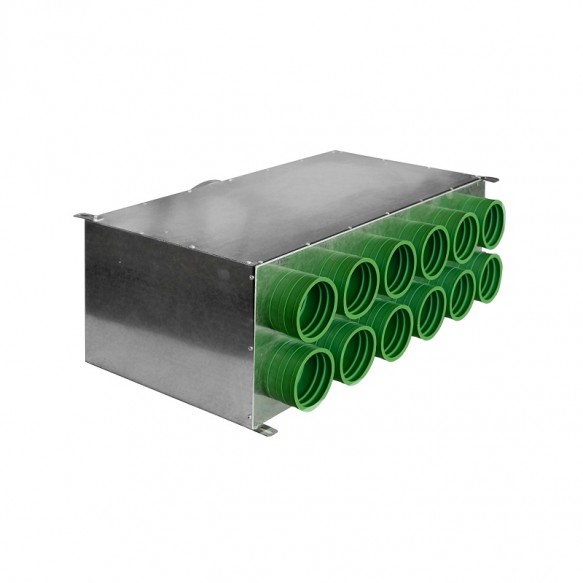

Sadales kolektors ir paredzēts gaisa sadalei no maģistrālā kanāla uz divpadsmit ventilācijas sistēmas punktiem. Modeļa atšķirīgā iezīme ir izvadu izvietojums divās rindās. Šis risinājums ļauj būtiski samazināt ierīces platumu (līdz 251 mm), ietaupot montāžas telpu. Atkarībā no projekta specifikas kolektors var tikt komplektēts ar cinkotiem (OC), plastmasas (PK) vai gumijas (GM) izvadiem.

Pielietojums

Ierīci izmanto sazarotās pieplūdes un nosūces ventilācijas sistēmās ar rekuperāciju. Divrindu formfaktors ir optimāli piemērots montāžai šaurās sienu nišās, tehniskajos skapjos, ventilācijas šahtās un citās vietās, kur pieejamās telpas platums ir stingri ierobežots.

Konstrukcijas īpatnības

• Izturīgs tērauda korpuss: Cinkots tērauds droši pasargā no korozijas un iztur slodzes slēptās montāžas laikā būvkonstrukcijās.
• Platuma ietaupījums: Divrindu konfigurācija padara kolektoru kompaktāku platumā salīdzinājumā ar klasiskajiem vienrindas analogiem ar 12 izvadiem.
• Aizsardzība pret kondensātu: Sistēmām, kas strādā ar aukstu gaisu, vai montāžai neapsildāmās zonās ir paredzētas versijas ar iekšējo minerālvates izolāciju (indekss I).

Izvadu izpildījuma varianti

Izvadu materiāls nosaka savienojuma mezgla raksturlielumus un lokano kanālu fiksācijas veidu:

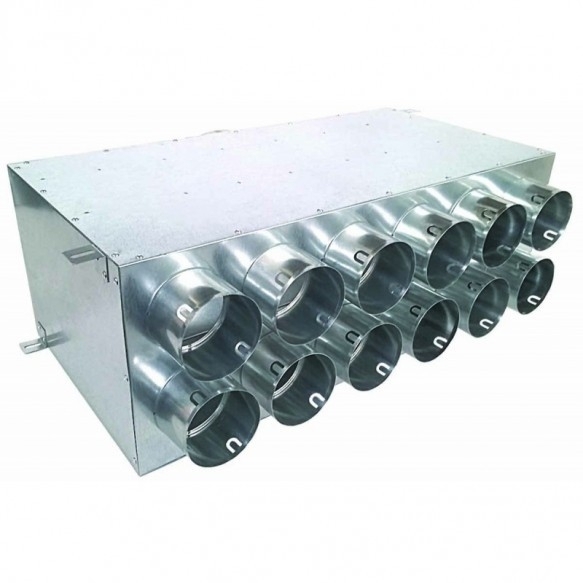

• OC (Cinkots tērauds): Klasisks izpildījums. Stingri tērauda izvadi nodrošina savienojuma ilgmūžību un augstu izturību.

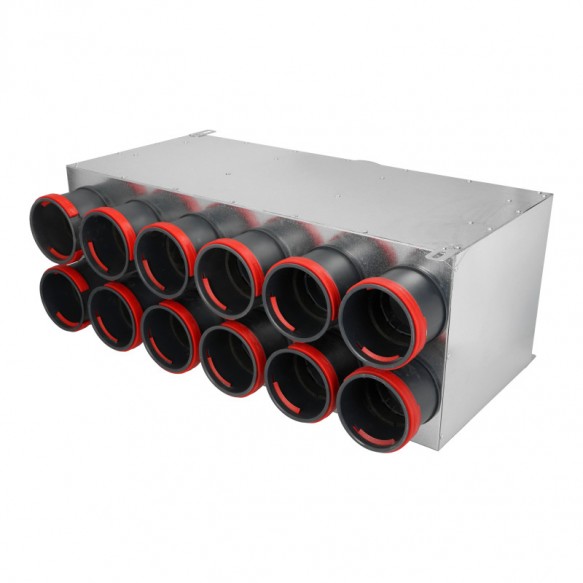

• PK (Plastmasa): Aprīkoti ar fiksācijas gredzeniem, kas atvieglo lokano gaisa vadu montāžu. Plastmasai ir zema siltumvadītspēja, kas samazina kondensāta veidošanās risku savienojuma vietās.
• GM (Gumija): Elastīgas blīves garantē maksimāli blīvu caurules piegulšanu berzes ietekmē, nodrošinot augstu ventilācijas maģistrāles hermētiskuma klasi.

Tehniskie raksturlielumi

• Korpusa materiāls: Cinkots tērauds
• Formfaktors: Divrindu
• Izvadu skaits: 12 x 75 mm
• Galvenā pieslēguma diametrs: 160 mm vai 200 mm
• Izvadu konfigurācija: 12 izvadi izvietoti divās rindās korpusa garajā malā

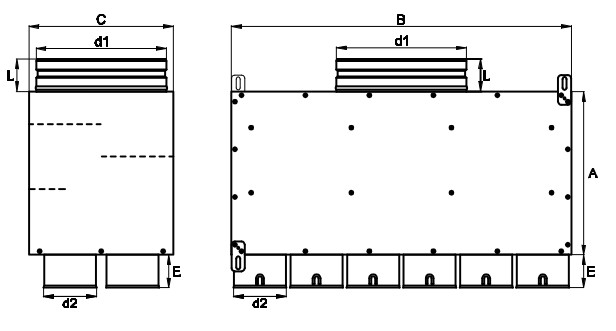

Gabarītu izmēri (G x P x A)

Kolektora gabarīti ir atkarīgi no galvenās ieejas diametra un izvēlēto izvadu tipa:

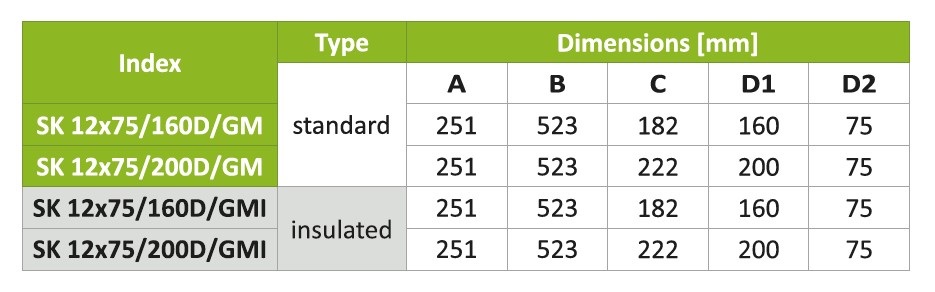

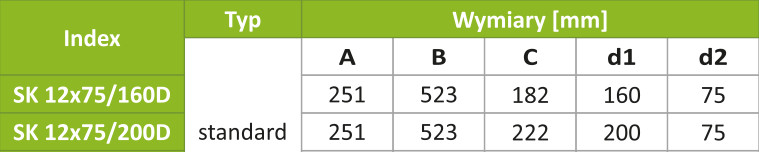

• OC modelis (Cinkoti): 523 x 251 x 182 mm (ieeja 160) / 523 x 251 x 222 mm (ieeja 200)

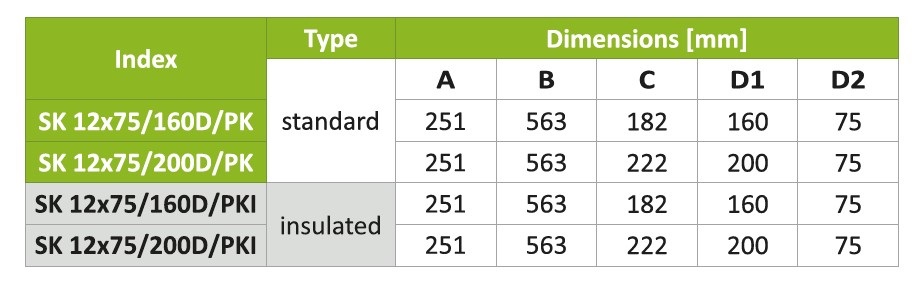

• PK modelis (Plastmasas): 563 x 251 x 182 mm (ieeja 160) / 563 x 251 x 222 mm (ieeja 200)
• GM modelis (Gumijas): 523 x 251 x 182 mm (ieeja 160) / 523 x 251 x 222 mm (ieeja 200)
