Sadales kolektors ar 5 izvadiem

Sadales kolektors ar 5 izvadiem ir paredzēts gaisa sadalei no maģistrālā kanāla uz ventilācijas punktiem. Šī modeļa īpatnība ir lineārā konfigurācija, kurā visi izvadi ir izvietoti vienā rindā. Tas atvieglo paralēlu trases vilkšanu vienā virzienā. Modelis ir pieejams ar cinkotiem (OC), plastmasas (PK) vai gumijas (GM) izvadiem.

Pielietojums

Ierīci izmanto pieplūdes un nosūces ventilācijas sistēmās ar rekuperāciju dzīvojamās un biroju telpās. Konstrukcija ļauj novietot kolektoru starpgriestu telpā vai tehniskajās nišās. Lineārais izvadu izvietojums optimizē lokano kanālu sadali, ietaupot vietu montāžas laikā.

Konstrukcijas īpatnības

• Tērauda korpuss: Cinkots tērauds ir noturīgs pret koroziju un saglabā formu slēptās montāžas laikā zem būvkonstrukciju spiediena.
• Universālums: 75 mm diametra izvadi ir saderīgi ar standarta lokanajiem ventilācijas kanāliem.
• Izolētas versijas: Neapsildāmiem bēniņiem, aukstām tehniskajām telpām un sistēmām ar āra gaisa padevi (kur pastāv kondensāta veidošanās risks) ir paredzētas versijas ar iekšējo minerālvates izolāciju (indekss I).

Izvadu izpildījuma varianti

Izvadu materiāls tiek piemeklēts atkarībā no sistēmas montāžas prasībām:

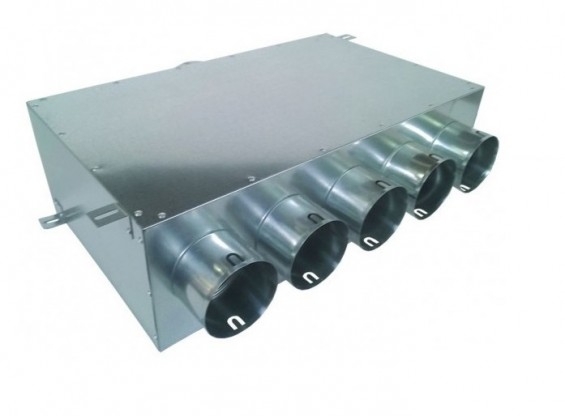

• OC (Cinkots tērauds): Klasisks izpildījums ar metāla izvadiem savienojumu uzticamībai un stingrībai.

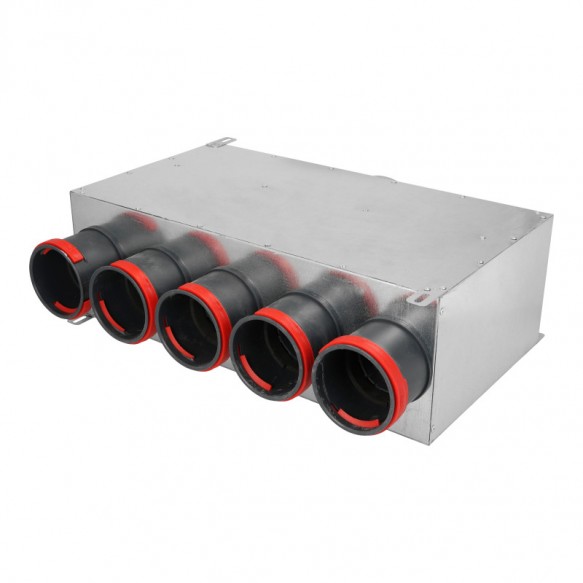

• PK (Plastmasa): Aprīkoti ar fiksācijas gredzeniem lokano kanālu noturēšanai. Plastmasai ir zema siltumvadītspēja, kas samazina kondensāta veidošanās risku savienojuma vietās.

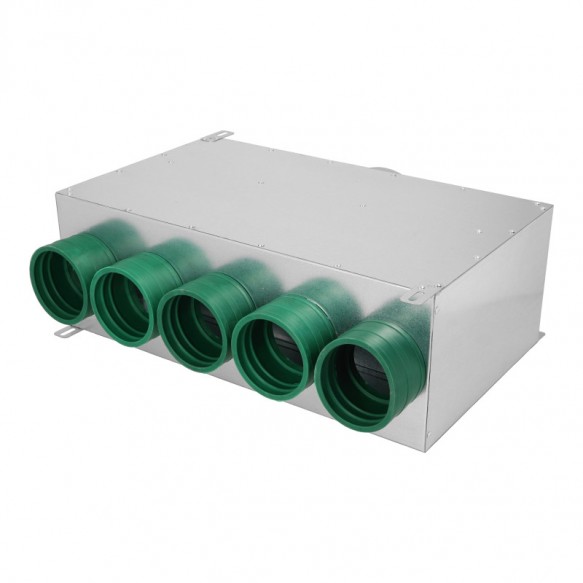

• GM (Gumija): Elastīgas blīves nodrošina blīvu gaisa vada piegulšanu, pateicoties berzei, garantējot augstu mezgla hermētiskuma klasi.

Tehniskie raksturlielumi

• Korpusa materiāls: Cinkots tērauds
• Izvadu skaits: 5 x 75 mm
• Galvenā pieslēguma diametrs: 125 mm
• Izvadu konfigurācija: 5 izvadi vienā līnijā korpusa garajā malā

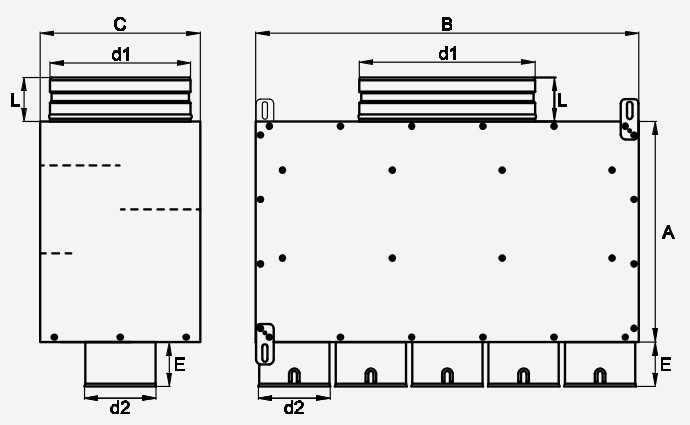

Gabarītu izmēri (G x P x A)

Korpusa izmēri ir atkarīgi no izvēlēto izvadu tipa:

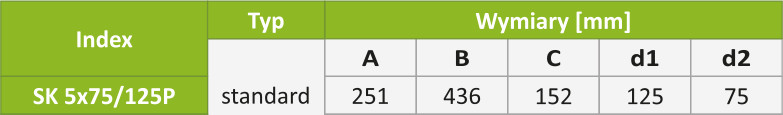

• OC modelis (Cinkoti): 436 x 251 x 152 mm

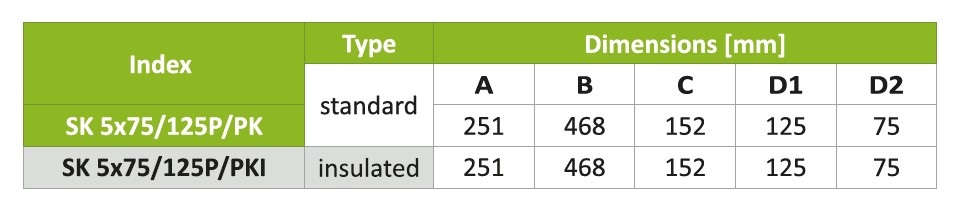

• PK modelis (Plastmasas): 468 x 251 x 152 mm

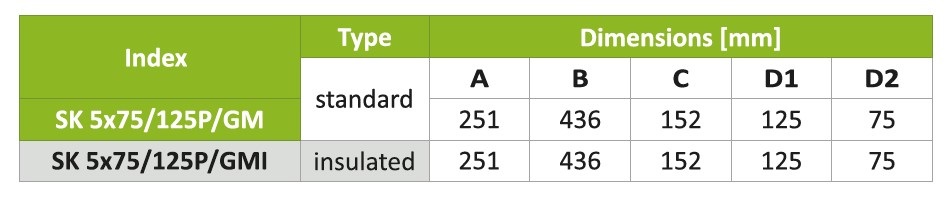

• GM modelis (Gumijas): 436 x 251 x 152 mm
