Sadales kolektors ar 8 izvadiem

Sadales kolektors ir paredzēts gaisa sadalei no galvenā kanāla uz astoņiem ventilācijas sistēmas punktiem. Ierīces korpuss ir izgatavots no cinkota tērauda, kas nodrošina nepieciešamo stingrību un aizsardzību pret koroziju. Modelis ir universāls un var tikt piegādāts ar trīs veidu izvadiem: cinkotiem (OC), plastmasas (PK) vai gumijas (GM).

Pielietojums

Kolektoru izmanto dzīvojamo māju un biroju pieplūdes un nosūces ventilācijas sistēmās. Plakanā konstrukcija ļauj montēt ierīci ierobežotas telpas apstākļos: zem aizkaramajiem griestiem, sienu nišās vai grīdās. Izvadu konfigurācija nodrošina vienmērīgu spiediena sadalījumu visos kanālos.

Konstrukcijas īpatnības

• Tērauda korpuss: Cinkots tērauds ir noturīgs pret deformācijām, kas ir svarīgi slēptajai montāžai zem būvkonstrukciju spiediena.
• Universālums: 75 mm diametra izvadi ir saderīgi ar standarta ventilācijas un rekuperācijas sistēmu lokanajiem gaisa vadiem.
• Siltumizolācija: Ir pieejamas izolētas versijas (indekss I), kurās minerālvates slānis aizsargā sistēmu pret kondensāta veidošanos, strādājot ar aukstu gaisu.

Izvadu izpildījuma varianti

Izvadu materiāls ietekmē kanālu fiksācijas veidu un savienojuma mezglu tehniskos raksturlielumus:

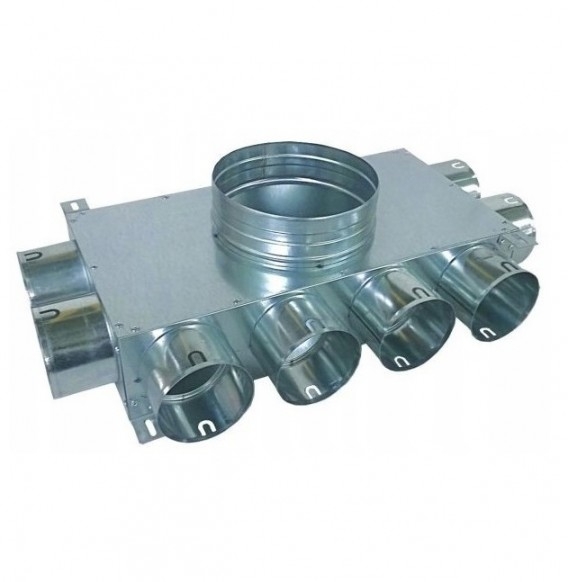

• OC (Cinkots tērauds): Tradicionāls risinājums. Stingri tērauda izvadi nodrošina savienojuma izturību. Gaisa vadu fiksācija tiek veikta ar standarta metodēm.

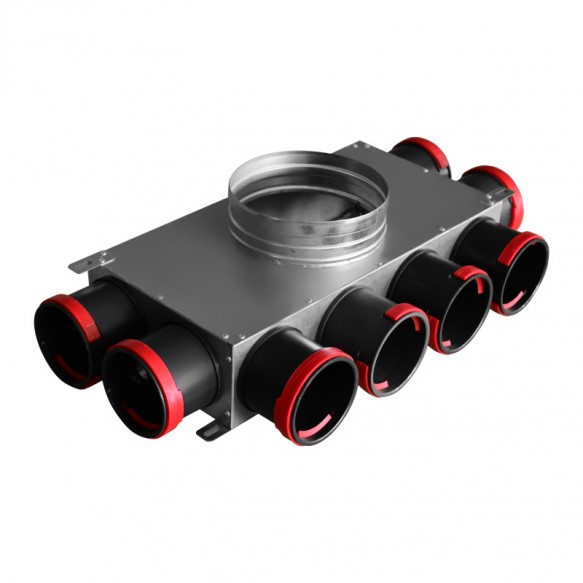

• PK (Plastmasa): Aprīkoti ar polimēra izvadiem un īpašiem fiksācijas gredzeniem, kas droši notur gaisa vadu. Plastmasai ir zema siltumvadītspēja, kas samazina korpusa lokālās atdzišanas risku.

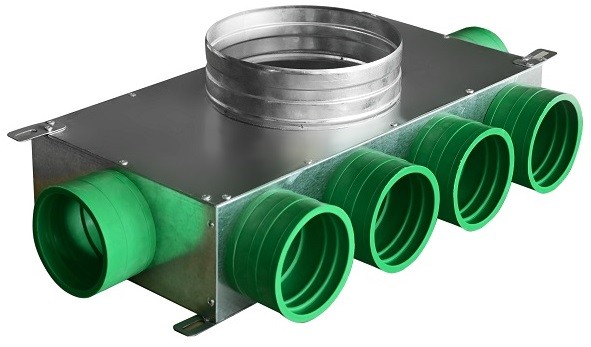

• GM (Gumija): Izvadi ar elastīgām blīvēm nodrošina blīvu savienojumu, pateicoties berzes spēkam. Šādam savienojumam ir augsti hermētiskuma rādītāji, un tas veicina daļēju vibrāciju slāpēšanu.

Tehniskie raksturlielumi

• Korpusa materiāls: Cinkots tērauds
• Izvadu skaits: 8 x 75 mm
• Galvenā pieslēguma diametrs: 160 mm vai 200 mm
• Konfigurācija: 4 izvadi priekšpusē, pa 2 izvadiem katrā galā

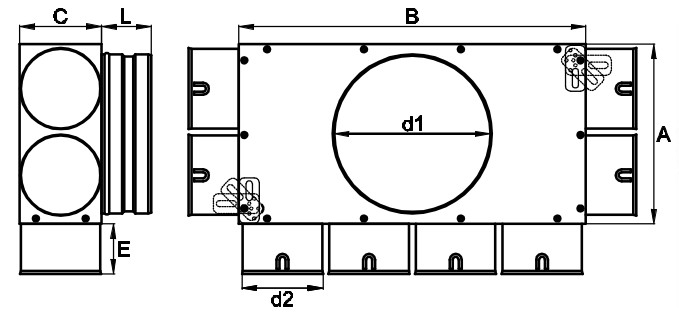

Gabarītu izmēri (G x P x A)

Ņemiet vērā, ka izstrādājuma kopējie izmēri ir atkarīgi no izvēlētā izvadu tipa un galvenā pieslēguma diametra:

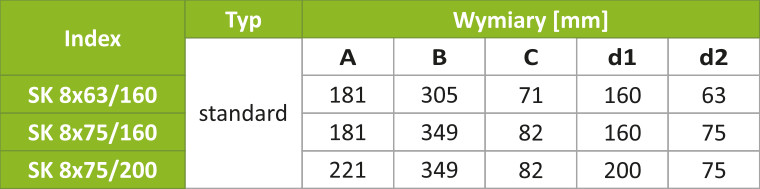

• OC modelis (Cinkoti): 349 x 181 x 82 mm (d160) / 349 x 221 x 82 mm (d200)

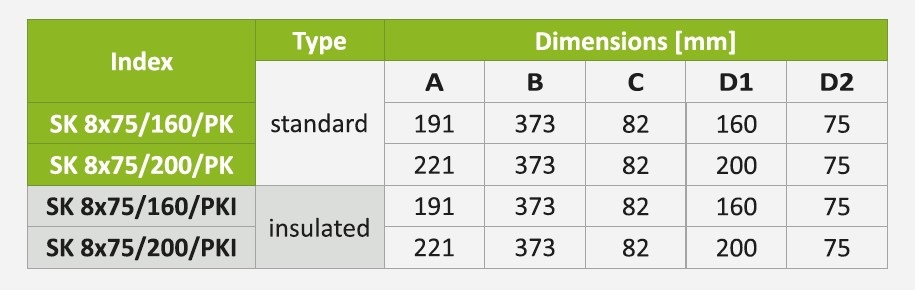

• PK modelis (Plastmasas): 373 x 191 x 82 mm (d160) / 373 x 221 x 82 mm (d200)

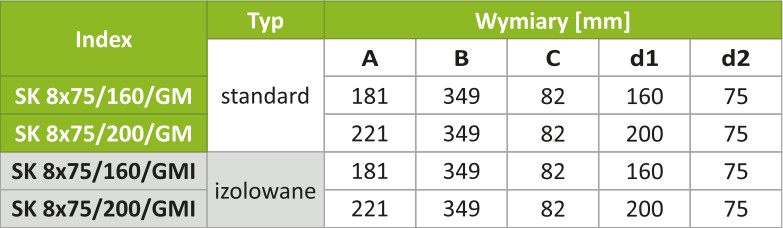

• GM modelis (Gumijas): 349 x 181 x 82 mm (d160) / 349 x 221 x 82 mm (d200)
