Sadales kolektors ar 6 izvadiem

Sadales kolektors ir paredzēts gaisa sadalei no galvenā maģistrālā kanāla uz sešiem ventilācijas sistēmas punktiem. Izturīgs cinkotā tērauda korpuss ir noturīgs pret slodzēm, kas ļauj to izmantot slēptajai montāžai (betona lējumā, aizkaramajos griestos vai nišās). Modelis ir pieejams ar trīs veidu izvadiem: cinkotiem (OC), plastmasas (PK) vai gumijas (GM).

Pielietojums

Ierīci izmanto pieplūdes un nosūces ventilācijas sistēmās ar rekuperāciju. Pateicoties nelielajam augstumam (82 mm), kolektors ir viegli integrējams ierobežotās telpās, neprasot būtisku griestu augstuma pazemināšanu.

Konstrukcijas īpatnības

• Izturīgs tērauda korpuss: Cinkots tērauds nodrošina ilgmūžību un aizsardzību pret ārējo iedarbību montāžas laikā.
• Saderība: Visi izvadi ir paredzēti standarta lokano gaisa vadu (75 mm diametrā) pieslēgšanai.
• Aizsardzība pret kondensātu: Sistēmām ar temperatūras svārstību risku ir pieejamas izolētas versijas (indekss I), kas papildinātas ar iekšējo minerālvates slāni.

Izvadu izpildījuma varianti

Izvadu materiāls nosaka lokano gaisa vadu fiksācijas un savienošanas veidu:

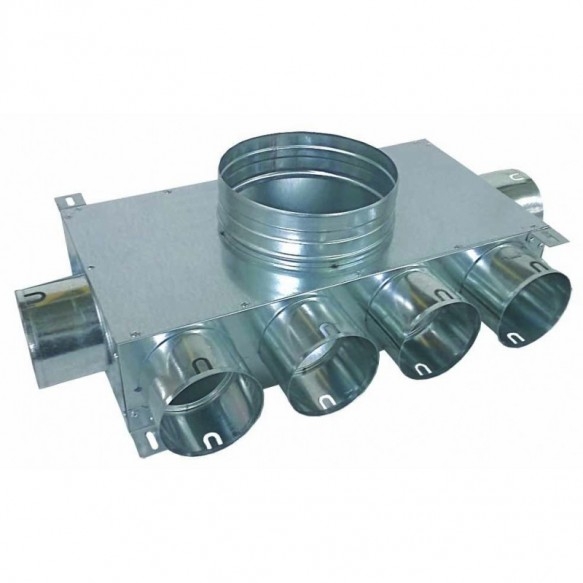

• OC (Cinkots tērauds): Klasisks risinājums. Stingri tērauda izvadi nodrošina savienojuma drošību un izturību. Gaisa vadi tiek fiksēti standarta veidā (piemēram, ar savelcēm vai armētu līmlenti).

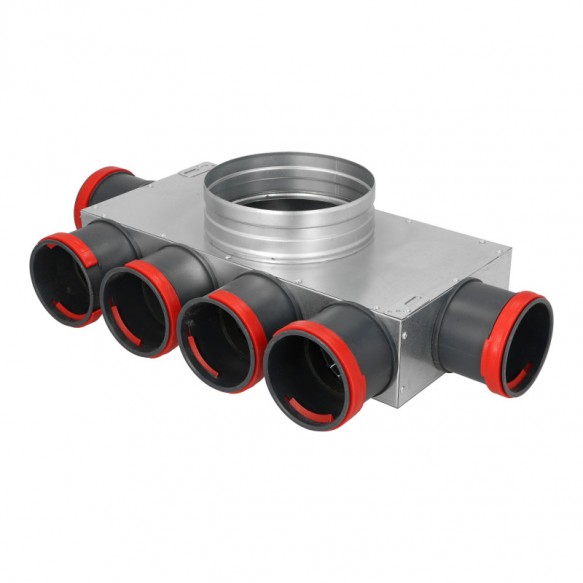

• PK (Plastmasa): Izvadi ir aprīkoti ar īpašiem fiksācijas gredzeniem (sarkanā krāsā). Tie droši notur lokano gaisa vadu iekšpusē, būtiski atvieglojot un paātrinot sistēmas montāžu. Plastmasas elementi arī samazina termisko tiltu rašanās risku.
• GM (Gumija): Izvadi ar elastīgām blīvēm nodrošina maksimāli blīvu savienojumu. Lokanais kanāls tiek turēts, pateicoties berzei un blīves formai, kas garantē augstu sistēmas hermētiskumu.

Tehniskie raksturlielumi

• Korpusa materiāls: Cinkots tērauds
• Izvadu skaits: 6 x 75 mm
• Galvenās ieejas diametrs: 160 mm vai 200 mm
• Konfigurācija: 4 izvadi priekšpusē, 2 sānos (korpusa galos)

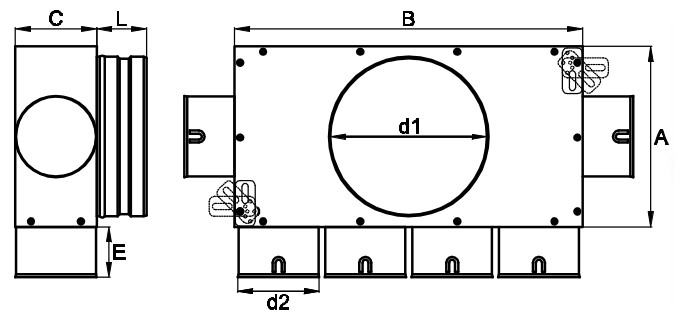

Gabarītu izmēri (G x P x A)

Gabarīti atšķiras atkarībā no izvadu tipa un galvenās ieejas diametra:

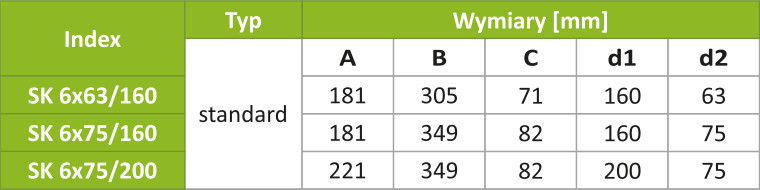

• OC (Cinkoti): 349 x 181 x 82 mm (d160) / 349 x 221 x 82 mm (d200)

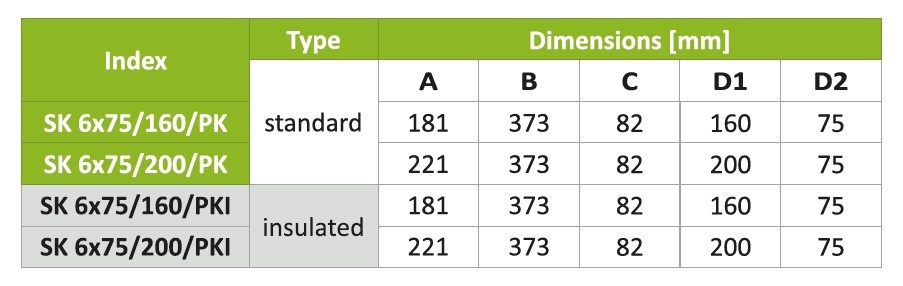

• PK (Plastmasas): 373 x 181 x 82 mm (d160) / 373 x 221 x 82 mm (d200)

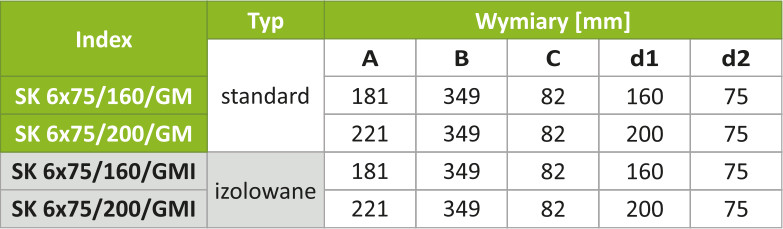

• GM (Gumijas): 349 x 181 x 82 mm (d160) / 349 x 221 x 82 mm (d200)
